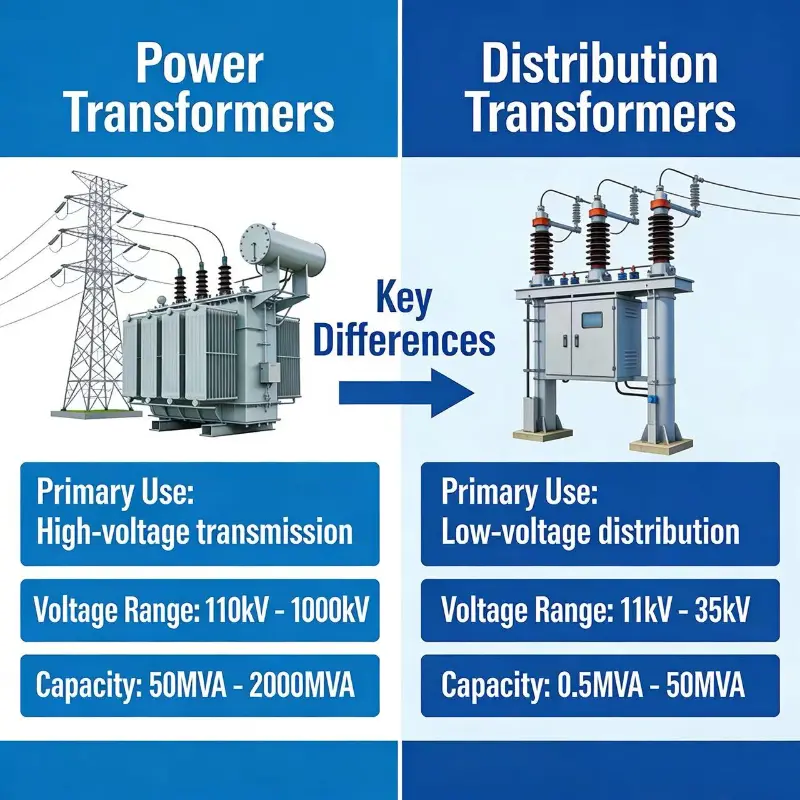

Mi a különbség a teljesítménytranszformátor és az elosztó transzformátor között?

Az erősáramú transzformátorok főként az átviteli hálózatba vannak bekötve, ahol alapvetően nagyobb feszültségen, míg az elosztó transzformátorok az elosztó oldalon kerülnek felhasználásra, így mindig alacsony feszültségszinttel néznek szembe.

Most jön a különbség

1. Az átviteli hálózatban használatosak általában > 33 KV, míg az elosztó transzformátorok általában < 33 KV feszültséggel vannak csatlakoztatva.

2. A nagyobb névleges feszültség miatt a teljesítménytranszformátorok szigetelési szintje nagyon magas, míg az elosztó transzformátoroké alacsony.

3. A terhelés ingadozása kisebb a teljesítménytranszformátorokban, míg az elosztó transzformátorokban nagyobb, mivel közvetlenül kapcsolódnak a terheléshez.

4. Erőátviteli transzformátorokÚgy tervezték, hogy 24 órán keresztül viselik a réz- és vasveszteséget, ezért a hűtési mechanizmusuk nagyon erős, míg az elosztó transzformátorokban a cu-veszteség a terhelési ciklus alapján történik, miközben a vasveszteség mindig jelen van.

5. A teljesítménytranszformátorok tervezése során ügyelnek arra, hogy teljes terhelésnél kisebb legyen a cu-veszteség. Míg az elosztó transzformátorokban a vasveszteség minimális.

6. Erőátviteli transzformátoroknál magasabbak a névleges értékek, ezért CRGO acélmagként kiváló magot használunk, míg az elosztó transzformátorokban amorf acélt használunk.

7. Mivel a CRGO STEEL tömegegységenként több fluxust képes szállítani, így a teljesítménytranszformátorok fajsúlya kisebb, mint az elosztó transzformátoroké.

8. A teljesítménytranszformátorokat úgy tervezték, hogy maximális hatékonyságot érjenek el teljes terhelés mellett. Ennélfogva a maximális hatásfok feltétele szerint-.teljes terhelésű transzformátorok rézvesztesége = vasveszteség.

· Míg az elosztó transzformátoroknál azt vesszük, hogy a névleges teljesítmény 70-75 százalékáig terhelik átlagosnak, ezért úgy tervezték, hogy a maximális hatásfokot 70-75 százalékon érje el, tehát a maximális hatásfok képlete szerint -

teljes terhelésű rézveszteség = 2* vasveszteség .

Képlet a transzformátorok maximális hatékonyságához (x ^ 2 * cu veszteség = vasveszteség ), ahol x a transzformátor terhelése.

1. Ezért a teljesítménytranszformátorok terhelése 100%, tehát a rézveszteség = vasveszteség.

2. Az elosztó transzformátorok terhelése 70 % tehát 0,7 ^ 2 * Cu veszteség = vasveszteség tehát Cu veszteség = 2 * vasveszteség .
