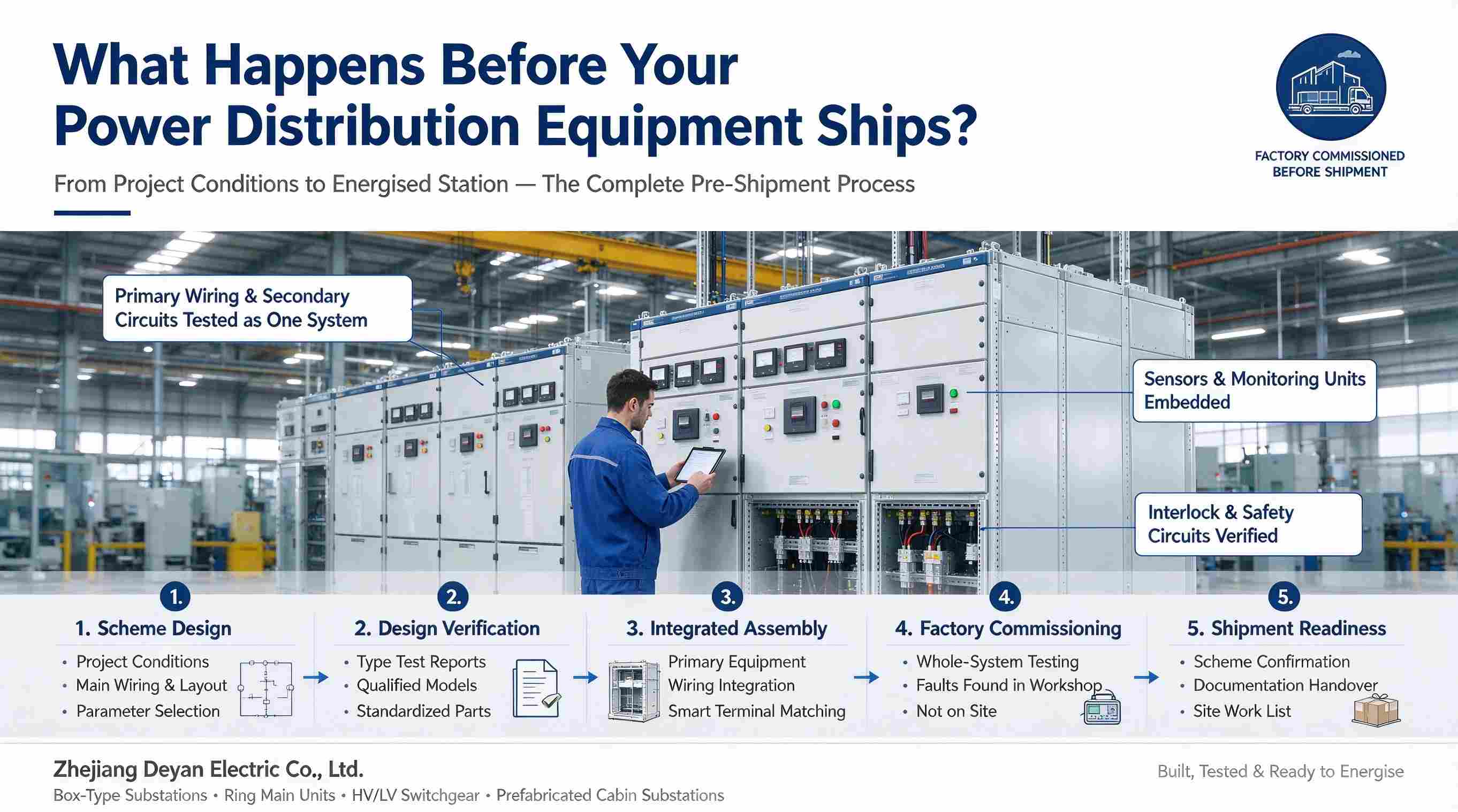

Mi történik az áramelosztó berendezés szállítása előtt?

Amikor egy disztribúciós projektet pályáztatnak, a látható rész a felszereléslista. Az, hogy az állomás az ütemterv szerint kap-e feszültséget, valójában a berendezés kiszállítása előtt elvégzett munka dönti el – a séma illesztése, szerkezeti tervezés, integrált összeszerelés, vezetékezés és gyári üzembe helyezés. Ebben a cikkben a "berendezés" egyetlen integrált csomagot jelent: nagy- és kisfeszültségű kapcsolószekrényeket, gyűrűs főegységeket és a köréjük épített kompakt állomásokat. A Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC) végigmegy a sorozaton.

I. Projektfeltételek sémává alakítása

A modellválasztás nem azt jelenti, hogy katalógusból választunk ki egy szekrényt. Ez egy szisztematikus berendezés, amely megfelel a teherbírásnak, a telepítési helynek, a környezeti feltételeknek, a költségvetésnek és a szállítási ciklusnak. Ebben a szakaszban az elsődleges fővezetékeket, a szekrények elrendezését és az alapvető másodlagos vezetékezési sémákat együtt kell megtervezni, hogy az állomáson található összes teljes berendezés kölcsönösen kompatibilis legyen. A Deyan Electric műszaki csapata előzetes sématervezési és paraméterválasztási támogatást nyújt, mielőtt bármely szekrény a gyártásra kötelezné magát.

II. A formatervezés a bevált hatókörön belül marad

Két megkötés védi az ütemezést és a minőséget is. Először ellenőrizze a típusvizsgálati jegyzőkönyveket és a megfelelő szekrénymodellek minősítési dokumentumait, hogy a berendezés megfeleljen az ipari szabványoknak és a projekt elfogadási követelményeinek. Másodszor, maradjon a stabilan tömegesen gyártható modelleken belül: a szabványos szekrénytípusok elegendő mennyiségű szabványosított alkatrészt is tartalmaznak, ami számít a későbbi pótalkatrészek beszerzése és karbantartása szempontjából. A nem szabványos testreszabott sémákat csak a valódi méret vagy szerkezeti igények alapján értékelik, és a megnövekedett ciklusidőt és költséget előre felmérik, nem pedig a gyártás során.

III. Integrált összeszerelés és vezetékezés, nem csak szekrényellátás

Az elsődleges-másodlagos integrált megoldások esetében az érzékelők és a felügyeleti egységek a szekrénybe vannak beépítve, és egy külső intelligens elosztó terminállal vannak összekapcsolva. A gyártó felelőssége itt nem korlátozódik a szekrény szállítására: a Deyan Electric kezeli a szekrény szerkezeti tervezését, az elsődleges berendezések teljes összeszerelését, a vezetékek integrálását és a szállítás előtti általános üzembe helyezést. Ha az intelligens terminálokat és felügyeleti komponenseket kiegészítő alkatrészekként vásárolják, a szállított berendezések és a vásárolt alkatrészek közötti interfészt a tervezés és az összeszerelés során határozzák meg – nem a helyszínen kell megoldani.

IV. Gyári üzembe helyezés, akár a teljes egység kiszállítása

Az általános gyári üzembe helyezés azt jelenti, hogy a primer vezetékeket, a szekunder áramköröket és a reteszeléseket teljes rendszerként tesztelik a szállítás előtt, így a hibákat a műhelyben találják, nem pedig a feszültség alá helyezéskor. Ugyanez a logika egyetlen szekrénytől egy komplett állomásig terjed, mivel a kompakt állomások maguk is gyári termékek.

A dobozos alállomások egész egységként előregyártottak és azonnali beépítésre készen állnak, míg az előregyártott kabinos alállomásokat gyárilag gyártott modulokból a helyszínen szerelik össze. Mivel a helyszíni munka az alapozás előkészítésére, elhelyezésére, csatlakoztatására és üzembe helyezésére korlátozódik, a helyszíni építési időszak lerövidül, és a minőség többé nem függ a helyszíni időjárástól vagy az ideiglenes helyszíni munkaerőtől.

V. Mit kell ellenőrizni a szállítás előtt

Mielőtt a berendezés elhagyja a gyárat, négy tételt érdemes írásban megerősíteni:

1. Az elfogadott séma tükrözi a terhelhetőséget, a telepítési helyet, a környezeti feltételeket, a költségvetést és a szállítási ciklust.
2. Minden szekrénymodellhez létezik típusvizsgálati jegyzőkönyv és minősítési dokumentum.
3. Egyértelműen meghúzódik a határ a szállított komplett berendezések és a vásárolt segédkomponensek között.
4. A gyári üzembe helyezési jegyzőkönyveket, a vezetékek integrációs ellenőrzését és a fennmaradó helyszíni munkalistát együtt adjuk át.

Ez az, ami a beszerzési rendelést olyan állomássá változtatja, amely ütemezetten áram alá helyezhető.

A Zhejiang Deyan Electric Co., Ltd.-ről

Zhejiang Deyan Electric Co., Ltd., a Zhejiang tartomány Yueqing városának gazdaságfejlesztési zónájában található, és az ipari elektromos készülékek kutatás-fejlesztésére, gyártására és szervizelésére specializálódott. Fő termékei közé tartoznak a dobozos alállomások, előregyártott kabinok, gyűrűs főegységek, gázszigetelt kapcsolóberendezések, fotovoltaikus emelőszekrényes alállomások, nagy- és kisfeszültségű kapcsolószekrények és kábelelágazások, amelyek a városi hálózatok korszerűsítését szolgálják, az ipari park elosztása, az elosztott fotovillamos állomások, az energiatárolás és a vasúti tranzit. A vállalat támogatja a testre szabott elsődleges sémákat, az integrált összeszerelést és az általános üzembe helyezést. Az integrált elosztási terv megtervezéséhez vagy a gyári üzembe helyezés megszervezéséhez forduljon a Deyan Electrichez.
