Útmutató a kapcsolóberendezések kiválasztásához

Lényegében a típus kiválasztásakapcsolóberendezésegy olyan döntéshozatali folyamat, amely a "követelmények meghatározásától" a "paraméterek egyeztetéséig" terjed. A kiválasztási folyamat világosabbá tétele érdekében nyolc kulcsdimenzióra bontottam. Ezt ellenőrzőlistaként használhatja, és minden elemet összevethet a tényleges helyzetével.

Három magméret a kapcsolóberendezés kiválasztásához

Kiválasztás Dimenzió

Kulcsfontosságú szempontok

Kiválasztási útmutató

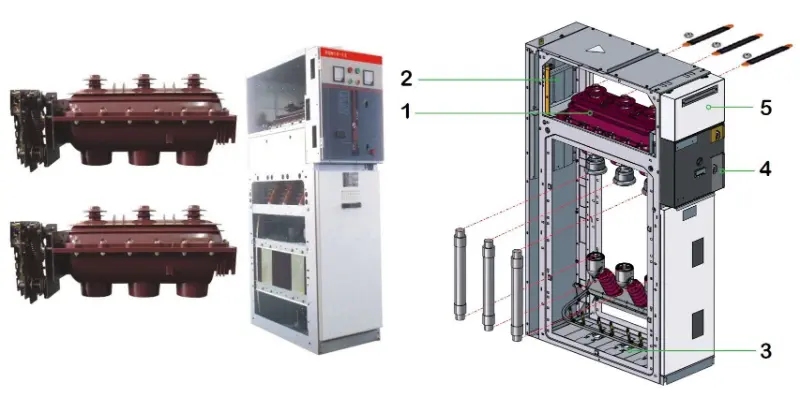

1. Feszültségszint

Határozza meg, hogy ez egy nagyfeszültségű rendszerhez (pl. 10 kV, mint bejövő vezeték/transzformátor primer oldala) vagy egy alacsony feszültségű rendszerhez (például 380 V/220 V, mint kimenő vezeték/kapocs elosztás) való-e.

Ez a legalapvetőbb felosztás, amely közvetlenül meghatározza a berendezés szigetelési szintjét és belső alkatrészeit.

2. Telepítési környezet

Mérje fel, hogy beltéri vagy kültéri beépítésre szolgál-e, és vannak-e speciális követelmények, mint például a vízszigetelés (IP minősítés), a nedvességállóság, a korrózióállóság vagy a robbanásvédelem.  A kültéri használathoz magas behatolásvédelmi besorolás (pl. IP54 vagy magasabb) és rozsdamentes acél burkolat szükséges; nedves/korrozív környezet teljesen zárt berendezést vagy speciális bevonatkezelést igényel.

3. Funkcionális cél

Világosan határozza meg a fő célt: világítás, teljesítmény (pl. motorvezérlés), áramelosztás, teljesítménytényező korrekció (kondenzátortelep) vagy mérés. A világításelosztó dobozok kis terhelésűek és falra szerelhetők; Az áramelosztó dobozok nagy terhelésűek, gyakran padlón állnak, és gyakran motorvezérlő egységeket igényelnek.

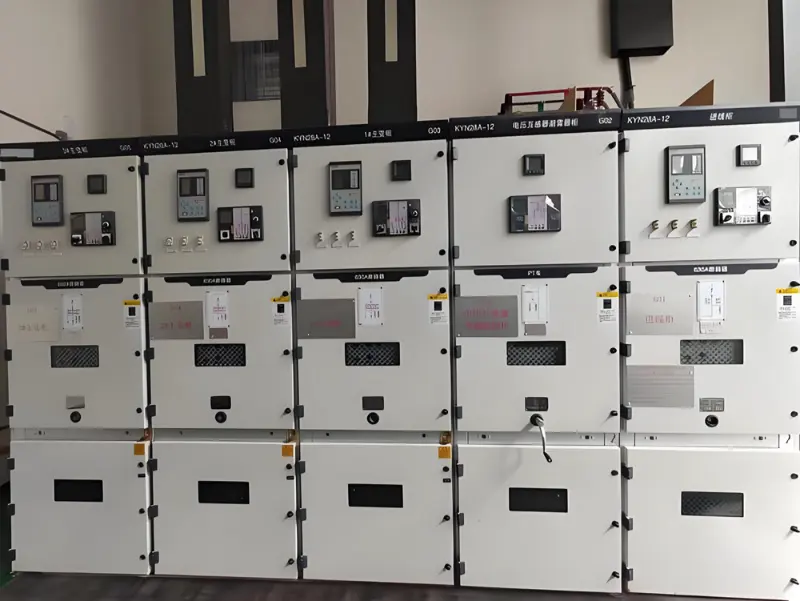

4. Szerkezeti forma

Válasszon a rögzített típus (pl. GGD, gazdaságos) vagy a kihúzható típus (pl. GCK/GCS/MNS, egyszerű karbantartás, nagy megbízhatóság) között. A fix típus alkalmas olyan helyzetekre, ahol szórt terhelések, kevés áramkör és korlátozott költségvetés van.

A kihúzható típus koncentrált terhelésű, sok áramkörrel és magas tápellátási megbízhatósági követelményekkel járó helyzetekre alkalmas (pl. adatközpontok, petrolkémiai ipar).

5. Elektromos paraméterek

Ellenőrizze a rendszer névleges feszültségét, frekvenciáját és számított áramát. Ennél is fontosabb, hogy biztosítsa a dinamikus és hőstabilitási követelmények betartását rövidzárlati körülmények között. A megszakító megszakítóképességének nagyobbnak kell lennie, mint a maximális zárlati áram a telepítési helyen.  A paraméter-illesztés alapvető a biztonságos működéshez. Szigorú számításokon kell alapulnia, nem csupán tapasztalatokon vagy becsléseken.                6. Project Nature

Ez egy új építési projekt, egy felújítási projekt vagy egy kapacitásbővítési projekt?

Új építés esetén előnyben részesítse a kiváló minőségű, rendkívül megbízható új termékeket. Felújításnál/bővítésnél hivatkozzon a meglévő szekrénytípusra a könnyebb rendszerintegráció érdekében.

7. Telepítési hely

Mérje meg az elektromos helyiség hosszát, szélességét és magasságát, különösen a szekrények előtti és mögötti kezelőfolyosók szélességét.

A rendelkezésre álló hely közvetlenül korlátozza a szekrény méreteit és elrendezését. Például a hátsó folyosó szélességének meg kell felelnie a karbantartási követelményeknek, és a 6 méternél hosszabb szekrénysorokhoz két kijárati pont szükséges.

8. Karbantartás és menedzsment  Vegye figyelembe a kezelő személyzet műszaki képzettségi szintjét és a karbantartás kényelmére vonatkozó követelményeket.

A kihúzható szekrények jó egységcserét biztosítanak; karbantartás során a hibás egység kihúzható az áramellátás gyors helyreállításához, de a költség magasabb.

Általános kapcsolóberendezés-modellek és alkalmazható forgatókönyvek

Az alapvető méretek megértése után nézzünk meg néhány gyakori típustkisfeszültségű kapcsolóberendezéseka piacon. Ez segít abban, hogy az absztrakt igényeit konkrét termékekkel párosítsa.

Modellsorozat  Struktúra típusa Alapjellemzők

Tipikus alkalmazható forgatókönyvek

:-----------  :--------------  :---------------------------------------------------------

GGD  Rögzített Gazdaságos és praktikus, egyszerű áramkör, de a karbantartás miatt áramszünetet igényel.

Ipari és bányászati ​​vállalkozások, költségérzékeny építkezések, kevesebb áramkör és alacsony tápellátási folytonossági követelmények.

GCK       Kihúzás

Motorvezérlő központ (MCC) egységekből áll. Az izolált áramkörök jó biztonságot és megbízhatóságot kínálnak. Jó ár-érték arányt kínál.

Villamosenergia-rendszerek, ipari és bányászati ​​vállalkozások, áramátalakítást, elosztást és motorvezérlést igénylő sokemeletes épületek. Jelenleg széles körben használt típus.

GCS       Kihúzás

Továbbfejlesztett GCK alapú kialakítás, rugalmas szerkezet, a fiókos egységek jó cserélhetősége. A korai verziók viszonylag alacsonyabb védelmi szinttel rendelkeztek.  Elosztórendszerek nagy erőművekben, petrolkémiai létesítményekben stb., amelyek magas automatizálási szintet és számítógépes interfész képességet igényelnek.

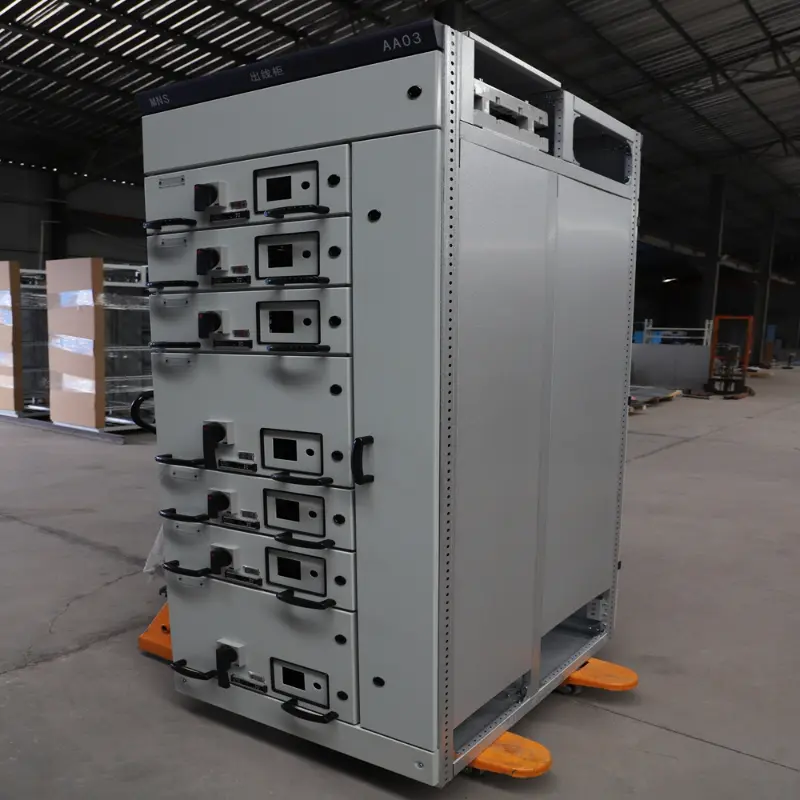

MNS       Kihúzás

Kompakt kialakítás, moduláris felépítés, kiváló kidolgozás, magas védelmi szint, kiváló teljesítmény, de viszonylag magasabb költség (kb. kétszerese a GCS-nek).  Olyan helyzetek, ahol rendkívül magas az energiaellátás megbízhatósága, biztonsága és helykihasználása, például nagy adatközpontok, előkelő szállodák és precíziós gyártóműhelyek.

> Röviden, a GGD-ről az MNS-re, ez mind a teljesítmény, mind a költség előrelépésének tekinthető. A legtöbb hagyományos projekt esetében a GCK gyakran körültekintő választás, amely egyensúlyban tartja a gazdaságosságot és a megbízhatóságot.
