Milyen feszültségszintű gyűrűs főegységet válasszunk az elosztó EPC projektekhez?

Különböző elosztási EPC fővállalkozási projektekben a Ring Main Unit (RMU) a csomag-alállomások és a dobozos alállomások központi nagyfeszültségű összetevőjeként működik. Feszültségszintjének megválasztása közvetlenül meghatározza a teljes áramelosztási megoldás stabilitását, megfelelőségét és projektköltségét, és az EPC beszerzési mérnökei számára is kulcsfontosságú műszaki szempont az előzetes tervezési szakaszban. Sok EPC fővállalkozó felteszi a kérdést a vizsgálat korai szakaszában: Milyen feszültségszintű gyűrűs főegységet válasszunk az elosztó EPC projektekhez?

Székhely: Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.középfeszültségű áramelosztó berendezések kutatás-fejlesztésére és gyártására specializálódott. IEC-kompatibilis SF6 gázszigetelt és környezetbarát szilárd szigetelésű gyűrűs főegységeket, európai stílusú csomagtartó alállomásokat, előregyártott kabinos alállomásokat és teljes körű áramelosztó berendezést szállítunk. Régóta szolgáljuk ki globális EPC fővállalkozó ügyfeleinket, és testreszabott RMU kiválasztási megoldásokat kínálunk a különböző disztribúciós projektekhez.

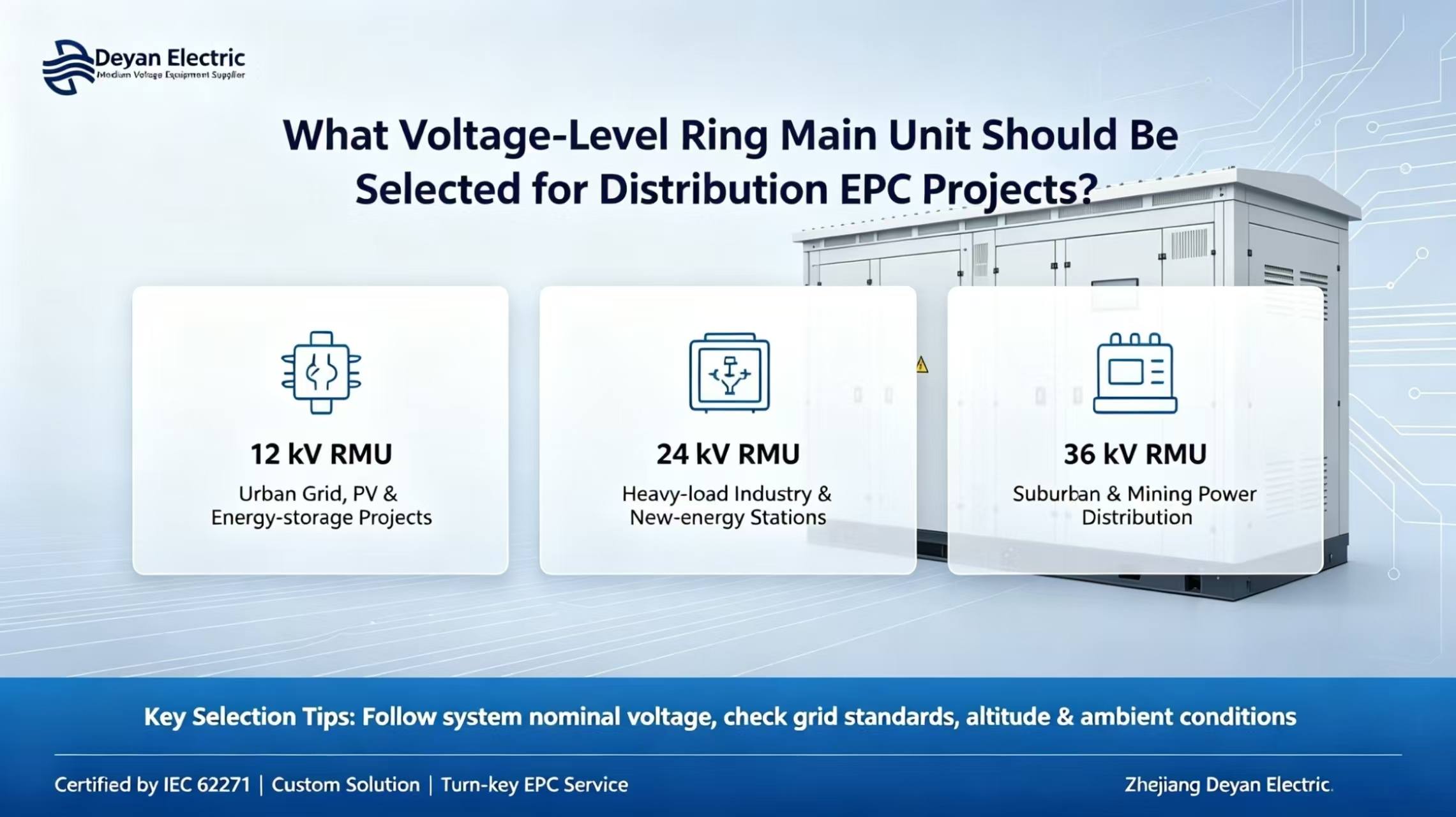

Referencia a főáramú gyűrű-főegység feszültségszint kiválasztásához az elosztási EPC-projektekben

12 kV (10 kV rendszer)

A 12 kV-os gyűrűs főegység a globális elosztási EPC projektekben széles körben alkalmazott mainstream modell. Széles körben alkalmazzák a városi elosztóhálózatok felújításában, az ipari parkok áramelosztásában, a PV és energiatároló hálózati csatlakoztatásban, valamint a kis- és közepes méretű csomagalállomásokon. Ez a nagy modularitású és szabályozható költségekkel rendelkező RMU a legtöbb hagyományos gyűrűs tápegység architektúrához illeszkedik, 20 kA / 25 kA rövidzárlat-ellenállási lehetőséggel. Ez az EPC projektek leggyakrabban megkérdezett specifikációja is.

24 kV

A 24 kV-os gyűrűs főegységeket leginkább a nagyobb terhelésű, nagyobb átviteli távolságú ipari zónákban, valamint újenergia-gyűjtő állomásokon alkalmazzák. A 12 kV-os megoldáshoz képest csökkenti a vezetékes veszteségeket és csökkenti a kábelkeresztmetszetű beruházásokat, így alkalmassá teszi nagy kapacitású EPC fővállalkozási projektekhez. Magasabb berendezési szigetelési fokozatokat és megerősített szekrényes szerkezeti kialakítást igényel, összköltsége pedig magasabb, mint egy 12 kV-os gyűrűs főegységé.

36 kV (33 kV rendszer)

A 36 kV-os gyűrűs főegységeket a távolsági elővárosi elosztóhálózatokhoz, nagyméretű bányászati ​​területekhez és a távolsági tápellátású EPC-művekhez telepítik. A közép-nagyfeszültségű elosztó kategóriába tartoznak, általában nagy kapacitású csomagalállomásokkal együtt használatosak, és magasabb követelményeket támasztanak a szigeteléssel, a belső ívvédelemmel és a gyári átvételi teszttel (FAT) szemben.

A kiválasztás alapelve:A gyűrűs főegység névleges feszültségét a projekt névleges rendszerfeszültsége alapján kell meghatározni, nem pedig pusztán a transzformátor kapacitása alapján. Az EPC klienseknek először meg kell erősíteniük a helyi hálózati szabványokat, a rendszer rövidzárlati paramétereit, a projekt magasságát, a környezeti hőmérsékletet és a páratartalmat, mielőtt véglegesítenék a gyűrűs főegység névleges feszültségét.

További szempontok az EPC-projekt berendezéseinek kiválasztásához

A feszültségszinten kívül az EPC fővállalkozóinak figyelmet kell fordítaniuk a termékszabványokra, a környezeti alkalmazkodóképességre és a komplett szállítási képességre is a gyűrűs főegységek vásárlásakor:

Minősítési követelmények:A termékeknek meg kell felelniük az IEC 62271 sorozat nemzetközi szabványainak. A típusvizsgálati jelentések és CE-tanúsítványok teljes készletének rendelkezésre kell állnia a projektrajzok felülvizsgálatának és a gyári átvételi tesztnek a támogatásához.

Környezeti alkalmazkodóképesség:Testreszabható a kültéri IP54-es védettség, a páralecsapódás elleni hőmérséklet-szabályozó rendszerek és a part menti területek korróziógátló bevonatai, hogy alkalmazkodjanak az olyan összetett működési feltételekhez, mint a magas hőmérséklet, magas páratartalom és nagy magasság.

Komplett támogató megoldások:A Deyan Electric önálló gyűrűs főegységeket, valamint kulcsrakész megoldásokat tud szállítani integrált alállomásokhoz, amelyek kombinálják az RMU-kat, transzformátorokat és kisfeszültségű szekrényeket. Az egyablakos kézbesítés csökkenti az EPC-ügyfelek kommunikációs költségeit, amelyek a többoldalú beszerzésből és az üzembe helyezés koordinálásából erednek.

Intelligens frissítés:Az FTU intelligens terminálok opcionálisak a hibakeresési és távfelügyeleti funkciók megvalósításához, alkalmasak az intelligens elosztó hálózatok és az új energiahálózati csatlakozás EPC projektjeire.

Következtetés

A feszültségszint kiválasztása a gyűrű-főegység specifikáció meghatározásának elsődleges lépése. A nem megfelelő kiválasztás súlyos kockázatokat idézhet elő, például sikertelen hálózatátvételt, berendezések túlterhelését és a projekt késését. A professzionális villamosmérnöki műszaki csapattal büszkélkedő Zhejiang Deyan Electric Co., Ltd. gyűrűs-főegység-feszültség-kiválasztási szolgáltatásokat és elsődleges sématervezést tud nyújtani az EPC-projektrajzok és a helyi hálózati specifikációk alapján. Az ODM testreszabása támogatja a stabil és megbízható középfeszültségű áramelosztási megoldásokat a globális elosztási EPC projektekhez.
