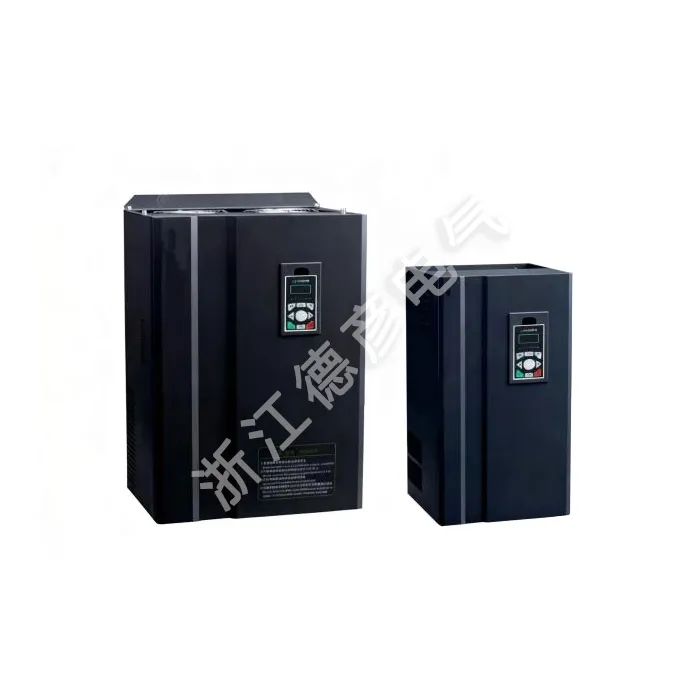

Állandó mágneses szinkron inverter

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással, jó árelőnnyel és széles lefedettséggel az európai és amerikai piacokon. LNC860E állandó mágneses szinkron invertere fejlett vektorvezérléssel és stabil minőséggel rendelkezik. Tömeges vásárlásra alkalmas, csúcskategóriás forgatókönyveket, például CNC-központokat szolgál ki, precíz és megbízható motorfordulatszám-szabályozást biztosítva.

Kérdés küldése

termékleírás

Az LNC860E sorozatú állandó mágneses szinkron inverterek általános célú, nagy teljesítményű vektoros frekvenciaváltók, elsősorban háromfázisú váltakozó áramú szinkronmotorok fordulatszámának és nyomatékának szabályozására és beállítására szolgálnak. 32 bites DSP chipet használ, és beépített alapvető vezérlőalgoritmusokkal rendelkezik, mint például a zárt hurkú vektorvezérlés, a nyílt hurkú vektorvezérlés és a nyomatékszabályozás, amelyek lehetővé teszik az állandó mágneses szinkronmotorok nagyobb teljesítményű és pontosabb vezérlését. Alacsony fordulatszámon nagy nyomatékú kimenetet biztosít, jó dinamikai karakterisztikával, rendkívül erős túlterhelési képességgel rendelkezik, és támogatja a különféle PG kártyákat. Miközben javítja a termék megbízhatóságát és környezeti alkalmazkodóképességét, erősíti az ügyfelek használhatóságát és az ipari specializációt szolgáló tervezést is. Optimalizáltabb funkciókkal, rugalmasabb alkalmazásokkal és stabilabb teljesítménnyel széles körben használható közepes és felső kategóriás alkalmazásokban, mint például fröccsöntő gépek, légkompresszorok, közepes és nagy teljesítményű szervorendszerek, C, NC megmunkáló berendezések, textil emelő berendezések. Ez az állandó mágneses szinkron inverter alapfelszereltségként 485-ös kommunikációs funkcióval rendelkezik, a 22 kW-os és az alatti teljesítményhez pedig fékegység is tartozik. Teljesítménytartomány: 0,75kW~400kW-380V.

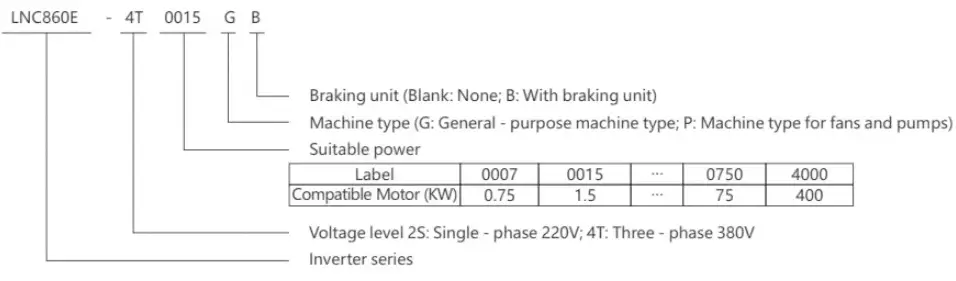

Modell jelentés

LNC860E Permanent Magnet Synchronous Inverter

A termék jellemzői

▲ Nyílt hurkú és zárt hurkú vektorvezérlés állandó mágneses szinkronmotorokhoz Különféle jeladók támogatása: ABZ inkrementális, UVW inkrementális és feloldó
▲ Széles feszültség bemenet, automatikus kimeneti feszültségszabályozás (AVR), non-stop működés pillanatnyi teljesítményvesztés esetén, erősebb alkalmazkodóképességgel
▲ Különféle frekvencia beállítási módokat támogat: digitális beállítás, analóg mennyiség beállítás, PID beállítás, RS485 kommunikációs beállítás
▲ Sima indítás és stabil működés, sebességkövető funkcióval
▲ Energiatakarékosság érdekében megoszthatja a DC buszt
▲ Alacsony zajszint és erős interferenciagátló képesség
▲ Erős túlterhelés, a névleges nyomaték 150%-a 60 másodpercig működik
▲ Beépített fejlett PID algoritmus gyors reagálással, erős alkalmazkodóképességgel és egyszerű hibakereséssel
▲16 - fokozatos sebességszabályozás, egyszerű PLC a többfunkciós logikai vezérlés eléréséhez, mint például az időzítés, az állandó sebesség és az irányvezérlés
▲ Többféle védelmi funkció: túlfeszültség, túláram, túlterhelés, túlmelegedés stb.
▲ Támogatja az LCD panel megjelenítését és működését kínai és angol nyelven Támogatja a Profibus - DP és MODBUS kommunikációt
▲ Szerkezetileg független légcsatorna kialakítást alkalmaz, a ventilátor szabadon szétszerelhető, jó hőelvezetési teljesítménnyel

A névtábla utasításai

MODELL:	LNC860E-4T0040GB/4T0055PB
HATALOM:	4KW9A/5.5K
BEMENET:	3PH AC380V 50HZ/60HZ
KIMENET:	3PH AC0V-380V 0HZ-400HZ
S.N:	Vonalkód

Műszaki előírások

Tétel		Specifikáció
Szabályozási jellemzők	Kimeneti frekvencia	0-500 Hz
	Vivőfrekvencia	0,8 kHz ~ 12 kHz. A vivőfrekvencia automatikusan beállítható a terhelési jellemzőknek megfelelően
	Kimeneti frekvencia felbontás	0,01 Hz
	Vezérlési mód	Nyílt hurkú vektorvezérlés (SVC) V/F vezérlés Zárt hurkú vektorvezérlés (FVC)
	Nyomaték jellemzői	Nyomatékkompenzációval és csúszáskompenzációval az indítónyomaték elérheti a 150%-ot 0,25 Hz-en (SVC)
	A nyomatékszabályozás pontossága	±5% (FVC)
	Elakadást megelőző cselekvési kritérium	Állítsa be a névleges áram százalékában, 20% és 250% között
	Sebességszabályozási tartomány	1:100 (SVC) 1:1000 (FVC)
	Sebességstabilizáló pontosság	±0,5% (SVC) ±0,02% (FVC)
	Túlterhelési kapacitás	A névleges kimeneti áram 150%-a egy percig
	V/F görbe	Négy mód: lineáris; többpontos teljes V/f elválasztás; nem teljes V/f elválasztás
	Gyorsulási és lassulási görbe	Lineáris vagy S-görbe gyorsítási és lassítási módok; négy gyorsítási és lassítási idő; gyorsítási és lassítási időtartomány 0,1-6500,0 s
	DC fékezés	Egyenáramú fékezési frekvencia. 0,00 Hz～maximális frekvencia. Fékezési idő: 0,0 s ~ 36,0 s, fékezési áram értéke: 0,0% ～ 100,0%
	Jog vezérlés	Lépés-frekvencia tartomány: 0,00 Hz～maximális frekvencia, léptetési gyorsulás és lassulás ideje 0,1 s - 6500,0 s
	Egyszerű PLC, többlépcsős sebességű működés	A beépített PLC-n vagy vezérlőkapcsokon keresztül akár 16 fokozatú fordulatszám is elérhető
	Beépített PID	Könnyen megvalósítható a folyamatvezérlő zárt hurkú vezérlőrendszer
	Automatikus feszültségszabályozás (AVR)	Amikor a hálózati feszültség megváltozik, automatikusan állandó kimeneti feszültséget tud fenntartani
	Gyors áramkorlátozó funkció	Minimalizálja a túláram hibákat a lehető legnagyobb mértékben, és védje meg a frekvenciaváltó normál működését
Működési jellemzők	Működési parancscsatorna	Három csatorna: a kezelőpaneltől, a vezérlőtermináloktól, a soros kommunikációs porttól. Különféle módon kapcsolható
	Frekvenciaforrás	Tíz frekvenciaforrás: a panel gombjával, a kezelőpaneltől, analóg feszültséggel, analóg árammal, RS485 kommunikációval, amely többféleképpen kapcsolható
	Segédfrekvencia forrás	Tíz segédfrekvencia-forrás. Rugalmasan tudja megvalósítani a segédfrekvencia finomhangolását és frekvenciaszintézisét
	bemeneti terminálok	Hat digitális bemeneti csatlakozó, amelyek közül az egyik nagy sebességű impulzusbemenetként használható. Két analóg bemeneti csatorna, Al1: bemeneti tartomány 0-+10V, Al2:bemeneti tartomány 0-+10V/0-20mA
	Kimeneti csatlakozók	Egy nagysebességű impulzus kimeneti kapocs, amely képes négyszöghullámú jelet kiadni OkHz ~ 50 kHz tartományban, amely képes fizikai mennyiségek, például beállított frekvencia és kimeneti frekvencia kimenetére. Választható nyílt lefolyásúként Egy digitális kimeneti csatlakozó Egy relé kimeneti csatlakozó Két analóg kimeneti kapocs: OV ~ 10 V / 0-20 mA, amely jelzi a kimeneti sebesség / forgási frekvencia / áramerősség / kimeneti frekvencia / teljesítmény / teljesítmény tényezőt jeleket
A kijelző és a billentyűzet működése	LED kijelző	8 funkciós gombbal, egy 5 számjegyű 7 szegmenses LED-del és 5 állapotjelző LED-del van felszerelve, amelyek előre, hátrafelé, alaphelyzetbe állítást, leállítást, léptetést, valamint paraméter beállítást és kijelzést tud végezni.
A kijelző és a billentyűzet működése	Védelmi funkció	Motor rövidzárlat észlelése bekapcsoláskor, bemeneti és kimeneti fáziskiesés elleni védelem, túláramvédelem, túlfeszültség elleni védelem, alacsony feszültség elleni védelem, túlmelegedés elleni védelem, túlterhelés elleni védelem stb.
környezet	Pályázati hely	Beltéri, közvetlen napfénynek nem kitett, portól, korrozív gázoktól, gyúlékony gázoktól, olajködtől, vízgőztől, csöpögő víztől vagy sótól stb.
	Magasság	Kevesebb, mint 1000 m
	Környezeti páratartalom	-10 ℃ ~ + 40 ℃ (Ha a környezeti hőmérséklet 40 ℃ és 50 ℃ között van, csökkentő művelet szükséges)
	Nedvesség	Kevesebb, mint 95% relatív páratartalom, vízcseppek kondenzációja nélkül
	Rezgés	Kevesebb, mint 5,9 m/s² (0,6 g)
	Tárolási hőmérséklet	-20 ℃ ~ + 60 ℃

LNC860E Permanent Magnet Synchronous Inverter
