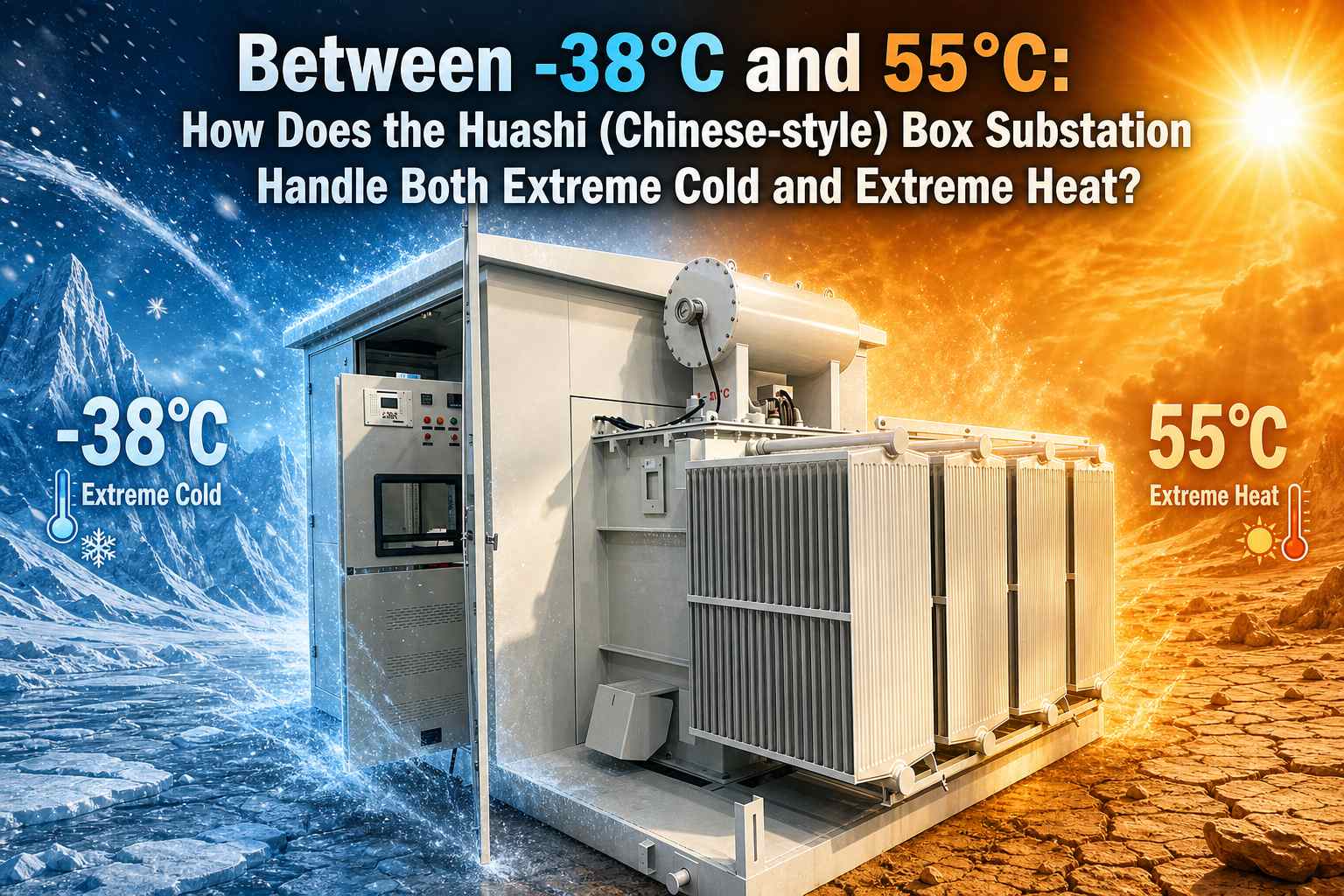

-38°C és 55°C között: Hogyan működik a Huashi (kínai stílusú) doboz alállomás

A tengerentúli új energetikai projektek helyszínein, mint például a közép-ázsiai góbi, az orosz Távol-Kelet és az afrikai sivatagok, a berendezések egész évben óriási hőmérséklet-különbségekkel szembesülnek: a téli hőmérséklet -38 °C-ra csökken, míg a nyári felszíni hőmérséklet 55 °C-ra emelkedik. Ilyen körülmények között a hagyományos dobozos alállomások nagymértékben hajlamosak a meghibásodásokra, beleértve az alacsony hőmérsékletű olajszilárdulást, a kapcsolómechanizmusok elakadását, a magas hőmérsékletű túlterhelés kioldását és a szigetelés felgyorsult öregedését – ami közvetlenül befolyásolja a fotovoltaikus és szélerőművek folyamatos áramtermelését.Zhejiang Deyan Electric Co., Ltd.optimalizálta és korszerűsítette kínai stílusú dobozos alállomását az összetett tengerentúli működési feltételekhez, stabil és folyamatos működést biztosítva széles -38°C és 55°C közötti hőmérsékleti tartományban, megbízható előregyártott áramelosztási megoldásokat biztosítva a globális EPC vállalkozók és az új energiaállomás ügyfelek számára.

A kínai stílusú dobozos alállomást az alapvető jellemzője különbözteti meg a hagyományos európai stílusú dobozos alállomásoktól: a transzformátortest kívülről van felszerelve, hűtőbordákkal, amelyek közvetlenül a levegőnek vannak kitéve, és a természetes szellőzésre támaszkodnak a hő elvezetése érdekében. Ez eredendően kiváló hőelvezetési potenciált biztosít, ami alapvető előnye a magas hőmérsékleti forgatókönyvekhez való alkalmazkodásnak. Erre a szerkezeti alapra építve a Deyan Electric speciális, testreszabott terveket hajtott végre, amelyek a két fő fájdalompontot, a szélsőséges hideget és a szélsőséges meleget célozzák meg, és egyszerre oldják meg a hatalmas hőmérséklet-különbségek okozta berendezések működési kihívásait.

Magas hőmérsékletű, 55°C-os működési feltételek: fokozott hőelvezetés, nincs magas hőmérsékletű kioldás

A közel-keleti és afrikai sivatagi projektekben a környezeti hőmérséklet elérheti az 55 °C-ot is. A transzformátoros hőtermeléssel kombinált napsugárzás a hagyományos dobozos alállomásokat nagyon érzékenysé teszi a túlmelegedés elleni védelemre és a lecsökkent működésre. A Deyan kínai stílusú dobozos alállomás kívülről szerelt, nyitott típusú radiátorszerkezetet alkalmaz, teljes mértékben kihasználva a természetes konvekciós hűtést, és csökkenti a sérülékeny alkatrészektől, például a ventilátoroktól való függőséget.

A ház héja UV-álló, fluor-karbon bevonatú, időjárásálló acéllemezt használ, amely ellenáll az intenzív napsugárzásnak és csökkenti a belső hőfelhalmozódást. A magas- és kisfeszültségű rekeszek intelligens, hőmérséklet-szabályozott kipufogórendszerrel vannak felszerelve, amely automatikusan aktiválja a kényszerszellőztetést, ha a hőmérséklet eléri a beállított küszöbértéket, porszűrővel kombinálva a hőelvezetés és a homok megelőzése érdekében. Minden belső alkatrész magas hőmérsékletű, ipari minőségű alkatrész, és a szigetelőanyagok bőséges hőmérséklet-emelkedési tartalékkal rendelkeznek, így stabil névleges teljesítményt tartanak fenn 55 °C-on, és megakadályozzák az állomások túlmelegedése miatti leállását.

Extrém hideg -38°C Üzemi feltételek: alacsony hőmérsékletű fagyálló, megbízható indítást biztosít

Amikor a környezeti hőmérséklet -38°C-ra csökken, a hagyományos transzformátorolaj viszkozitása meredeken megemelkedik, és még viasz is kicsapódhat. A kapcsolók tömítései alacsony hőmérsékleten törékennyé válnak, a kapcsolószekrények páralecsapódást és lefagyást tapasztalnak, ami lehetetlenné teszi a berendezések bezárását.

Magas hideg projektekhez a Deyan alacsony folyáspontú naftén transzformátorolajat választ, amely alacsony hőmérsékleten is jó folyékonyságot tart fenn. A dobozos alállomás nagy- és kisfeszültségű rekeszei integrált intelligens fűtés + páramentesítő páramentesítő modullal vannak felszerelve, amely automatikusan aktiválja a fűtést, ha a hőmérséklet egy beállított érték alá csökken, fenntartva a vezérlő és védőkörök üzemi hőmérsékletét.

A háztömítés alacsony hőmérsékleten ellenálló szilikongumi tömítőcsíkokat használ az alacsony hőmérsékleten történő keményedés és repedés, valamint a nedvesség, jég és hó behatolásának megakadályozására. A héjszerkezet alacsony hőmérsékletű ütésellenőrzésen esett át, a rideg törés veszélye nélkül extrém hideg környezetben, biztosítva a zökkenőmentes üzembe helyezést -38°C-on, valamint alkalmazkodva a közép-ázsiai és szibériai szélenergia- és fotovoltaikus projektekhez.

Többszcenáriós adaptáció, a tengerentúli projektszabványoknak való megfelelés

A Zhejiang Deyan Electric kínai stílusú dobozos alállomás nagyfeszültségű rekeszt, alacsony feszültségű rekeszt és kívülről szerelt olajbemerített transzformátort tartalmaz. Kompakt szerkezete és kisebb alapterületű, megkönnyíti a helyszíni emelést és a gyors telepítést.

Támogatja a 10 kV/35 kV általános feszültségszintet, és tengerentúli projektekhez is adaptálható, beleértve a fotovoltaikus fokozást, a szélenergiát és a bányászati ​​áramelosztást. Az IEC nemzetközi szabványok szerint gyártható, és CE, RoHS és más kapcsolódó tanúsítvánnyal rendelkezik, amely megfelel a tengerentúli tulajdonosok és EPC-vállalkozók megfelelőségi követelményeinek.

A széles hőmérsékletű kialakítás mellett a ház IP54/IP55 védelmi besorolással is elérhető, és támogatja a homokvihar elleni és a sóspray-korrózió elleni testreszabást, így alkalmazkodik az összetett zord környezetekhez, például fennsíkhoz, homokviharokhoz és tengerparti területekhez. A teljes egység átfogó mechanikus reteszeléssel, túlfeszültség-levezetőkkel, nyomáscsökkentő- és gázvédelmi konfigurációkkal rendelkezik, kényelmes működtetéssel és karbantartással. Egyetlen egység karbantartása nem befolyásolja más egységek működését, jelentősen csökkentve az állomás O&M költségeit.

 Következtetés

A -38°C-os extrém hideg hómezőktől az 55°C-os perzselő sivatagokig a szélsőséges hőmérséklet-különbségek már nem akadályozzák a tengerentúli új energetikai projekteket. A Zhejiang Deyan Electric kínai stílusú dobozos alállomás egyedülálló szerkezeti kialakítására és széles hőmérsékleti tartományú testreszabási technológiájára támaszkodva stabil működést biztosít magas és alacsony hőmérsékletű környezetben is, költséghatékony előre gyártott alállomási megoldásokat biztosítva a globális áramelosztáshoz és az új energiaprojektekhez.

Ha olyan kínai stílusú dobozos alállomást keres, amely képes alkalmazkodni az extrém éghajlati viszonyokhoz, kérjük, vegye fel a kapcsolatot a Zhejiang Deyan Electric vállalattal projekt műszaki megoldások és árajánlatok miatt.
