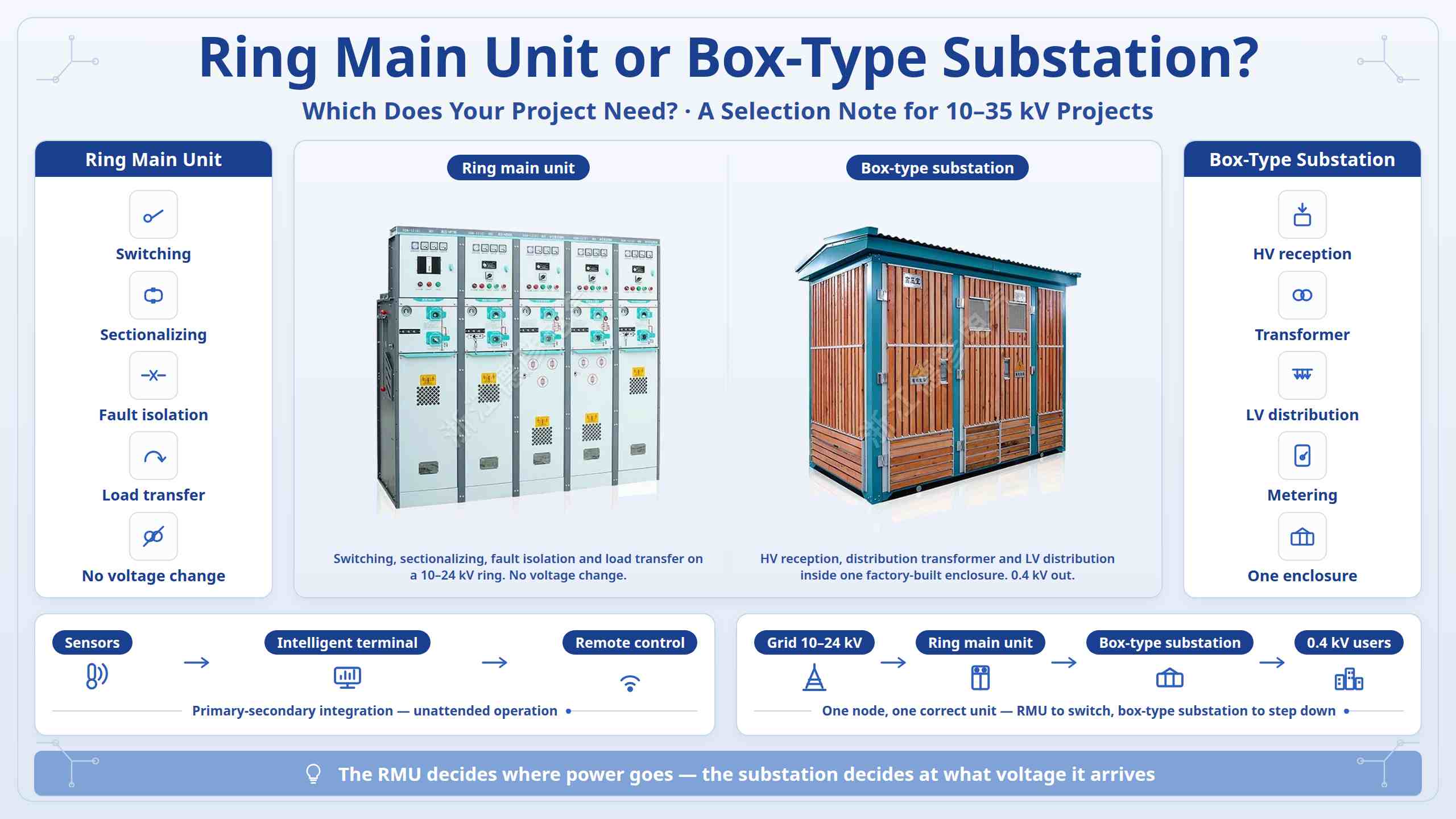

Ring főegység vagy doboz típusú alállomás: melyikre van szüksége projektjének?

A 10-35 kV-os elosztási projekteknél a gyűrűs főegységet (RMU) és a dobozos alállomást gyakran említik ugyanabban a tervezési áttekintésben. Mivel mindkettő kompakt, és mindkettő gyárilag készült, néha versengő lehetőségként kezelik őket. Nem azok. A döntés egy kérdésre vezethető vissza a tervezett csomóponttal kapcsolatban: ezen a ponton le kell-e csökkenteni a feszültséget és el kell osztani a kisfeszültségű áramot, vagy csak a vezetékeket kell átkapcsolni, szakaszolni és csatlakoztatni?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), amely mindkét termékvonalat gyártja, az alábbiakban jelöli ki a gyakorlati határt.

I. Két különböző munkakör

A gyűrűs főegység a 10-24kV-os középfeszültségű gyűrűs hálózatokban használt fémbevonatú kapcsolóberendezés. Belső elemei terhelésmegszakító kapcsolók, földelő kapcsolók és biztosítékok. Kapcsolást, vonalszakaszolást, hibaleválasztást és terhelésátvitelt végez, így az egyik kábelszakasz hibája a gyűrű többi részének ellátásának megszakítása nélkül elzárható. Nem változtatja a feszültséget.

A dobozos alállomás egy teljesen zárt, mozgatható acélszerkezetbe integrálja a nagyfeszültségű teljesítményvételt, az elosztótranszformátort és a kisfeszültségű áramelosztót – a méréssel és a tokozással együtt. Gyárilag előre gyártott, egyben szállítjuk, kimenete kisfeszültségű a végfelhasználók számára.

Egy sorban: egy RMU dönti el, hogy hová menjen az áram; doboz típusú alállomás dönti el, hogy milyen feszültségen érkezik és hogyan oszlik el.

II. A modell illesztése az Ön forgatókönyvéhez

Városi kábelfelújítás kettős tápgyűrűs betáplálással, és nincs szükség helyi leépítésre RMU-ra. A 0,4 kV-os kimenő áramot igénylő terhelési pontok – lakónegyedek, műhelyek, kereskedelmi zónák, töltőállomások – dobozos alállomást igényelnek. A kültéri, szűk, párás vagy poros helyek előnyben részesítik a gázszigetelt RMU-t, amelynek lezárt tartálya sokkal kevesebb ellenőrzés mellett ellenáll a páralecsapódásnak, a pornak és a sóködnek. A fotovoltaikus, tároló- és töltőcölöpös projektek mindkettőt alkalmazzák: a lépcsős alállomások és a hálózatra csatlakoztatott szekrények kezelik az átalakítást és a hálózati csatlakozást, míg a gázszigetelt RMU-k a begyűjtést és a kapcsolást szabályozott lábnyomon belül végzik.

III. A legtöbb projektben együtt dolgoznak

Sok dobozos alállomáson belül a nagyfeszültségű be- és kimenő egységek maguk is gyűrűs főegységek terhelésmegszakító kapcsolókkal. Az RMU a kapcsoló komponens; az alállomás az a burkolat, amely transzformációt és kisfeszültség-elosztást tesz körülötte. A határ tehát inkább praktikus, mintsem versenyképes – ha egy csomópont csak vált és szekcionál, adjon meg egy RMU-t; ha le kell lépnie és terjesztenie is kell, adjon meg egy doboz típusú alállomást; és ha ez az állomás egy gyűrűhálózat részét is képezi, akkor a kettő együtt van megadva. A jelenlegi fő irány mindkettőnél az elsődleges-másodlagos integráció: érzékelők és felügyeleti egységek a szekrényben, külső intelligens elosztó terminállal párosítva, lehetővé téve a valós idejű adatfeltöltést, az automatikus hibakeresést és -leválasztást, a távkapcsolású vezérlést és a felügyelet nélküli működést.

IV. Mit kell ellenőrizni a modell megerősítése előtt

Először döntse el, hogy a hálózat radiális vagy kettős teljesítményű gyűrű-e – egyedül ez határozza meg, hogy szükség van-e RMU-ra. Ezután ellenőrizze a névleges feszültséget (10/24/35 kV), a névleges áramot és a rövidzárlati megszakítóáramot összehangolt védelmi beállításokkal; helyszíni feltételek, beleértve a helyet, a páratartalmat, a port, a sóködöt és a védelmi fokozatot, szükség esetén robbanásbiztos berendezéssel GB 50058 szerint; és a terhelési követelmények, mint például a transzformátor kapacitása, a kimenő áramkörök és az esetleges áthelyezés. Mérje össze az első költséget az életciklus költségeivel: a légszigetelt berendezések megfelelnek a száraz beltéri helyszíneknek, ahol erre a karbantartó személyzetre van szükség, míg a gázszigetelt berendezések többe kerülnek előre, de csökkentik a karbantartást a kültéri vagy nehezen ellenőrizhető helyszíneken.

A Zhejiang Deyan Electric Co., Ltd.-ről

Zhejiang Deyan Electric Co., Ltd., Yueqing város gazdasági fejlesztési zónájában található, Zhejiang tartományban, és az ipari elektromos készülékek kutatás-fejlesztésére, gyártására és szervizelésére specializálódott. Alaptermékei közé tartoznak a gyűrűs főegységek (levegő- és gázszigetelt), gázszigetelésű kapcsolóberendezések, dobozos alállomások, nagy- és kisfeszültségű kapcsolószekrények, kábelelágazó dobozok és fotovoltaikus emelődoboz-alállomások, amelyek a városi hálózatok korszerűsítését szolgálják, az ipari park elosztását, az elosztott PV állomásokat, az energiatárolást és az önkormányzati infrastruktúrát. A cég támogatja a személyre szabott elsődleges sémákat, az integrált összeszerelést és a gyári üzembe helyezést. A gyűrűs főegységek és a dobozos alállomások közötti hatókör meghatározásához a projekthez forduljon a Deyan Electrichez.
