Előre gyártott kabin típusú alállomás

A Deyan Electric professzionális beszállító, gazdag gyártási tapasztalattal az ipari elektromos készülékek terén. Az előregyártott kabinos alállomás egy kompakt, teljesen integrált teljesítménymegoldás, amelyet 40,5 kV feszültségosztályra terveztek. Ez a robusztus, időjárásálló egység a nagyfeszültségű kapcsolóberendezést, a transzformátort és a kisfeszültségű elosztót egyetlen, előre összeszerelt házban egyesíti. Megbízható teljesítményt, fokozott biztonságot biztosít, és ideális a gyors telepítéshez olyan ipari, bányászati és közüzemi alkalmazásokban, amelyek robusztus középfeszültség-elosztást igényelnek.

Kérdés küldése

termékleírás

Az előregyártott kabinos alállomást az 1980-as évek óta széles körben alkalmazzák a tengerentúlon, ilyenek például a teljesen moduláris 33 kV-os alállomások az Egyesült Államokban, 66 kV-os alállomások Japánban és az ABB konténeres szekrényei, amelyeket széles körben használnak a Közel-Keleten.

Kínában általában 35 kV-os és 10 kV-os doboz típusú alállomásokat alkalmaznak, konténeres SVG-vel, egyenáramú jégtelenítő rendszerekkel és moduláris PV-inverterekkel együtt. 2013-ban a State Grid Corporation intelligens alállomás-bemutatókat kezdeményezett a "szabványos tervezés, gyári gyártás, moduláris felépítés és gépesített telepítés" elve alapján, a hagyományos épületeket előre gyártott modulokra cserélve. Az olyan projektek, mint a Chongqing Dashishi 220 kV és a Hubei Future City 110 kV AIS alállomások példázzák ezt a megközelítést.

Az előregyártott kabinos alállomás ezen fejlesztései értékes tapasztalatokat halmoztak fel, és innovációt hajtottak végre a hazai berendezésgyártásban. Cégünk konténeres megoldások tervezésére és gyártására specializálódott, beleértve a funkcionális berendezési burkolatokat, moduláris épületeket, szabványos és speciális logisztikai konténereket, valamint a kapcsolódó alkatrészeket és tartozékokat.

Termékparaméter ( specifikáció )

Kategória	Paraméter	Tipikus érték / specifikáció
Nagyfeszültségű (HV) oldal	Névleges feszültség	40,5 kV
	Névleges frekvencia	50 Hz / 60 Hz
	Névleges áram	1250 A, 1600 A, 2000 A (vagy testreszabott)
	Névleges rövid idejű ellenállási áram	25 kA / 4 s
	Villámimpulzus-álló feszültség	185 kV
	Teljesítmény-frekvencia-ellenállási feszültség	95 kV / 1 perc
Transzformátor	Névleges kapacitás	1000 kVA - 10000 kVA (testreszabható)
	Feszültségarány	35 kV ± 2×2,5% / 10,5 kV (vagy 0,4 kV)
	Tekercselés csatlakozás	Dyn11 (általános)
	Írja be	Olajba merülő vagy száraz típusú
Kisfeszültségű (LV) oldal	Névleges feszültség	0,4 kV / 0,69 kV
	Névleges áram (főgyűjtősín)	5000 A-ig
	Névleges rövid idejű ellenállási áram	50 kA / 1 s
	Bejövő/Kimenő megszakítók	ACB / MCCB
Kabin ház	Szerkezet	Előregyártott moduláris acél
	Védelmi fokozat (IP kód)	IP43 vagy magasabb
	Hőkezelés	Természetes szellőzés, kényszerszellőztetés vagy légkondicionálás
	Élettartam	> 30 év
Szabványok és biztonság	Alkalmazandó szabványok	IEC 62271, GB/T 17467 stb.
Szabványok és biztonság	Tűzteljesítmény	Lángálló anyagok és tűzálló válaszfalak

A termék jellemzői és alkalmazása

Integrált "Plug-and-Play" kialakítás

Robusztus és időjárásálló kabinház

Fokozott biztonság elkülönített rekeszekkel

Könnyű karbantartásra és rugalmasságra optimalizálva

Gyárilag tesztelt a garantált megbízhatóság érdekében

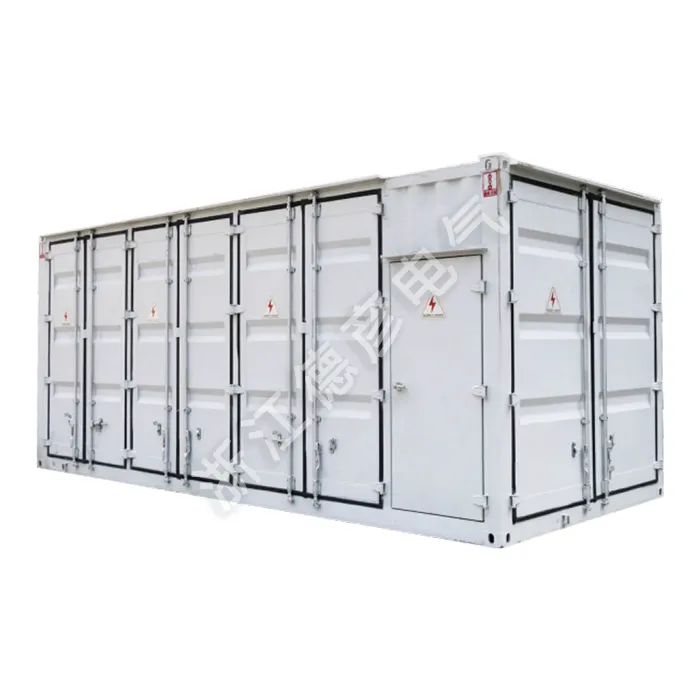

Prefabricated Cabin-Type Substation
