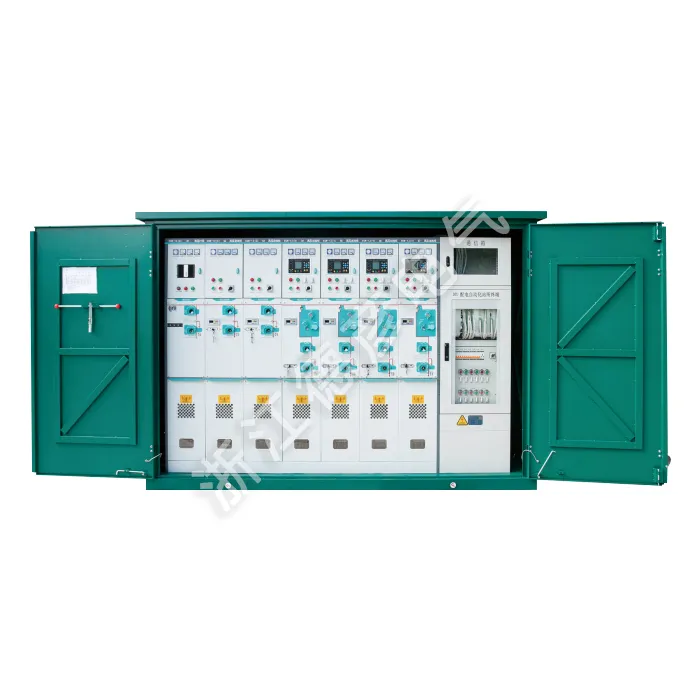

Nagyfeszültségű kábelelágazó doboz (kültéri kapcsolóállomás)

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással. A High Voltage Cable Branch Box (kültéri kapcsolóállomás) egy kompakt, időjárásálló kültéri kapcsolóállomás 6-35 kV-os elosztó hálózatokhoz. Biztonságos kábelelágazást, csatlakoztatást és leválasztást tesz lehetővé teljesen szigetelt dugaszolható csatlakozókon keresztül, látható leválasztási pontokkal és megbízható földeléssel. Ez a helytakarékos megoldás leegyszerűsíti a hálózat bővítését és karbantartását.

Kérdés küldése

termékleírás

A High Voltage Cable Branch Box (kültéri kapcsolóállomás) egy kompakt, időjárásálló kültéri kapcsolóállomás 6-35 kV-os elosztóhálózatokhoz, egy fejlett gázszigetelt kültéri gyűrűs főegység, amely nemzetközi szabványtechnológiákat tartalmaz. A nagyfeszültségű kábel-elágazó dobozokat 12/24kV-os elosztóhálózatokhoz tervezték, teljesen zárt SF6 szigeteléssel, moduláris felépítéssel és karbantartásmentes működéssel, zord környezethez is alkalmasak. Támogatja a bővíthető automatizálási funkciókat, megbízható áramelosztást tesz lehetővé ipari parkok, városi területek és kereskedelmi központok között, miközben elősegíti a hálózati intelligenciát.

Termékparaméter ( specifikáció )

Projekt neve			Egység	Töltéskapcsoló
Projekt neve			Egység	C-Load kapcsolóegység	F-kombinációs elektromos egység	V-megszakító egység
Névleges feszültség			kv	12/24	12/24	12/24
Névleges frekvencia			Hz	50	50	50
Névleges áram			A	630	125	630
Névleges átviteli áram			A		1750
Névleges szigetelési szint	1 perc teljesítmény-frekvencia-ellenállási feszültség (fázis-föld)	felváltva, ellenzékben	KV		42/65
		A szünetek között	KV		48/79
	Villám impulzus feszültség	felváltva, ellenzékben	KV		75/125
	Villám impulzus feszültség		KV		85/145
Névleges rövidzárlati megszakító áram			kV	20	315	20
Névleges rövidzárlati záróáram			KA	50	80	50
Névleges rövidzárlati záróáram (földelő kapcsoló)			KA	50		50
Névleges rövid idejű ellenállási áram		Fő áramkör	kA	20	20	20
Névleges rövid idejű ellenállási áram		Földelő kapcsoló	KA	20	20	20
Névleges rövid idejű időtartam		Fő áramkör	S	4		4
Névleges rövid idejű időtartam		Földelő kapcsoló	S	4	4	4
Névleges csúcsállósági áram		Fő áramkör	KA	50		50
Névleges csúcsállósági áram		Földelő kapcsoló	KA	50	50	50
Belső ívteszt (belső égési ívteszt)			A	630	20kA/0,5s	630
Névleges zárt hurkú megszakítóáram			A	630	A biztosíték korlátozza	630
Névleges aktív terhelés megszakító áram			A	10	A biztosíték korlátozza	25
Névleges kábel töltő- és törési áram			Második	5000	17.4	3000
Mechanikai élettartam		Betöltés/lekapcsolás kapcsoló	Második	3000	5000	3000
		Földelő kapcsoló	Második		3000	10000
		Vákuum áramkör megszakító	Mpa
SF6 gáznyomás (abszolút nyomás 20°C-on)					0.035
Éves villámcsapási arány					≤0,025% évente
Védelmi besorolás a légkamrához és a biztosítékcsőhöz					IP67
Ház- és házvédelmi minősítés					IP4X

A termék jellemzői és alkalmazása

Kompakt kültéri kialakítás

Teljeskörű környezetvédelem

Fejlett gázszigetelési technológia

Rugalmas moduláris konfiguráció

Karbantartásmentes működés

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelő kapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

High Voltage Cable Branch Box (Outdoor Switching Station)
