Mi az a kapcsolóberendezés? Funkció és típusok

Az emberek legtöbbször nem gondolnak az elektromosság mögött meghúzódó láthatatlan rendszerekre. Megfordítod a kapcsolót, a lámpák működnek, egyszerűen. De a háttérben rejtve vannak olyan eszközök, amelyek gondoskodnak arról, hogy ne történjen semmi veszélyes. Ezt a dolgot, vagy inkább a dolgok gyűjteményét kapcsolóberendezésnek hívják. Ha most tíz különböző embert kérdez meg, mi az a kapcsolóberendezés, valószínűleg a legtöbb nem fog egyértelmű választ adni. Egyesek azt mondják, hogy „ez a megszakító doboz”, mások csak vállat vonnak. De az igazság az, hogy a kapcsolóberendezések mindenhol megtalálhatók, a házadtól az óriási erőműig. Olyan, mint az elektromosság testőre.

Mi az a kapcsolóberendezés?

Szóval, tegyük nagyon egyszerűvé. A kapcsolóberendezések alapvetően olyan elektromos berendezések készletei, amelyek az áramköröket gondozzák. Lehetnek kapcsolók, megszakítók, biztosítékok, leválasztók, relék. Mindannyian ebbe az esernyő alá tartoznak. Ha valami elromlik egy rendszerben, az úgy viselkedik, mint egy kapuőr, és megakadályozza a probléma továbbterjedését. Éppen ezért, ha azt kérdezi, hogy mi a kapcsolóberendezés egy vonalban, azt mondhatná: az elektromos energia biztonsági páncélja.

Az emberek néha az elektromos kapcsolóberendezés kifejezést használják helyette, de ez ugyanazt jelenti. Ha látta azokat a szürke szekrényeket egy alagsorban vagy alállomásban, az elektromos kapcsolóberendezés. Bennük vannak azok az alkatrészek, amelyek az elektromos áram biztonságos használatát biztosítják. Otthon kicsi. Kórházban vagy gyárban ez hatalmas. De mindez ugyanazon az elképzelésen alapul.

Nem lehet elválasztani a két szót – kapcsolóberendezés és védelem. Kéz a kézben járnak. A védelem az oka a kapcsolóberendezések létezésének. Túlterhelés vagy hiba esetén a védelem azonnal működésbe lép. Gondoljunk csak az épület tűzgátló ajtóira: az egyik területen lehet füst vagy láng, de az ajtók megakadályozzák annak terjedését. A kapcsolóberendezések ilyenek, csak árammal.

A kapcsolóberendezés funkciójának magyarázata

A kapcsolóberendezések központi szerepet töltenek be minden elektromos rendszerben, biztosítva a biztonságos és hatékony áramelosztást. Elsődleges célja a villamos energia kezelése, hogy az megbízhatóan áramoljon megszakítások és kockázatok nélkül. A vezérlés, védelem és leválasztás kombinálásával a kapcsolóberendezések biztonságban tartják a berendezéseket és az embereket, miközben zökkenőmentesen működnek a lakossági, kereskedelmi és ipari létesítményekben.

1. Az energiaáramlás szabályozása

A kapcsolóberendezések első és leglátványosabb szerepe az energiaáramlás szabályozása. Lehetővé teszi a kezelők számára az áramkörök biztonságos be- és kikapcsolását, biztosítva, hogy az áram csak szükség esetén áramoljon. Ez a vezérlés kulcsfontosságú mind a rutinműveletek, mind a vészhelyzetek esetén, segít fenntartani a hatékonyságot és a zökkenőmentes rendszerteljesítményt.

2. Hibák elleni védelem

A kapcsolóberendezés védelmet nyújt az áramkörök leválasztásával olyan hibák esetén, mint a túlterhelés vagy rövidzárlat. Ez megakadályozza a berendezés károsodását, és csökkenti a tűz vagy áramütés veszélyét. Az olyan védőeszközök, mint a megszakítók és relék, azonnal működnek, biztosítva, hogy az elektromos rendszer biztonságos és működőképes maradjon még váratlan problémák esetén is.

3. Karbantartási szigetelés

Egy másik kritikus funkció az elszigetelés. A kapcsolóberendezések lehetővé teszik az elektromos rendszer bizonyos szakaszainak biztonságos leválasztását, így a mérnökök ellenőrzéseket, teszteléseket vagy javításokat végezhetnek anélkül, hogy érintkezésbe lépnének a feszültség alatt álló vezetékekkel. Ez az elszigetelés biztosítja a dolgozók biztonságát és a rendszer többi részének minimális megzavarását.

4. Az elektromos biztonság gerince

Az irányítás, a védelem és az elkülönítés együttesen alkotja az elektromos biztonság gerincét. Kapcsolóberendezések nélkül a megbízható áramelosztás nem lenne lehetséges. Ezek a funkciók stabilan tartják a rendszereket, minimalizálják a kockázatokat, és biztosítják, hogy a karbantartás veszély nélkül elvégezhető legyen, így a kapcsolóberendezések minden elektromos hálózat létfontosságú részévé válnak.

Példák kapcsolóberendezésekre

Számtalan példa van a kapcsolóberendezésekre. A megszakító doboz a házadban? Ez az egyik. A nagy panel egy bevásárlóközpontban? Másik. Az iparban megtalálja a középfeszültségű kapcsolóberendezéseket. A sebességváltó oldalon még nagyobb fokozat. A példák változnak, de az elv mindig ugyanaz.

A kapcsolóberendezések típusai

Jelenleg a kapcsolóberendezések sokféle formában kaphatók. Nem egy méret mindenkinek megfelel. A kapcsolóberendezések típusa leginkább a feszültségtől és a használat helyétől függ. Mindegyik típusnak van néhány egyedi tulajdonsága, amelyek alkalmassá teszik egyik vagy másik felhasználásra.

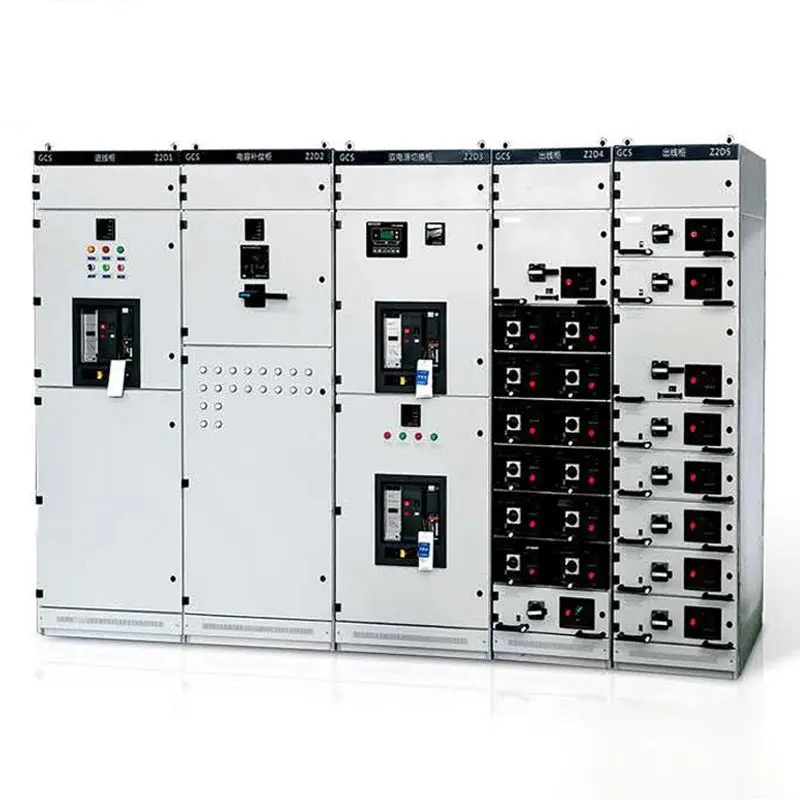

Kisfeszültségű kapcsolóberendezés

A leggyakoribb a kisfeszültségű kapcsolóberendezés. Ide 400 V-ig bármi belefér. Házak, irodák, kis üzletek – nevezd meg. Ez a felszerelés védi a mindennapi életet. A megszakítók, biztosítékok és relék ezekbe az egységekbe vannak csomagolva. Lehet, hogy nem gondol rájuk, amíg egy megszakító ki nem kapcsol, de mindig csendben dolgoznak.

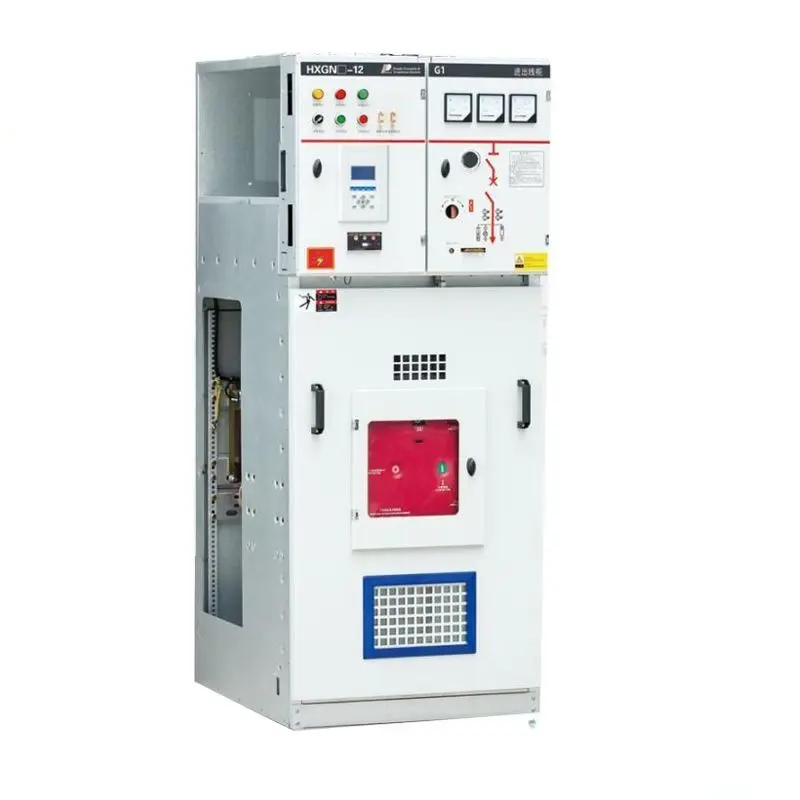

Középfeszültségű kapcsolóberendezés

A következő a középfeszültségű kapcsolóberendezés. Ez 1 kV és 35 kV között van. Megtalálható az iparban, kórházakban, alállomásokban, amelyek több ezer otthonnak osztják el az áramot. A közepes feszültségű hajtómű nagyobb teherbírású, nagyobb terhelések kezelésére készült. Amikor a stabilitás kritikus fontosságú, mint például a műtőben, ez a fokozat gondoskodik arról, hogy az erő biztonságos és egyenletes maradjon.

Nagyfeszültségű kapcsolóberendezés

Akkor van nagyfeszültségű hajtóműve. Ez a nagy dolog. Az a fajta, amely távvezetékeken ül, és egész régiókat köt össze. Az itt előforduló hibák veszélyesek és költségesek. Ezért a nagyfeszültségű kapcsolóberendezéseket rendkívüli szigeteléssel és nagyon gyors védőhatásokkal tervezték. Ugyanaz az elv, nagyobb léptékben.

Beltéri vs kültéri

Vannak kapcsolóberendezések is, attól függően, hogy hol vannak felszerelve. A beltéri egységeket az épületen belül, az időjárástól távol tartják biztonságban. A kültéri egységek robusztusak, gyakran alállomásokban, és úgy épültek, hogy túléljék az esőt, a port és a hőt.

Levegő, gáz, olaj szigetelt

Végül a csoportosítás másik módja a szigetelés. A légszigetelt kapcsolóberendezések olcsók és széles körben használtak. A gyakran SF6-tal ellátott gázszigetelés kompakt és megbízható ott, ahol szűk a hely. Az olajszigetelt fogaskerekek régebbiek, de egyes hálózatokon még mindig megtalálhatók. Mindhárom érvényes, igénytől függően.

Következtetés

Szóval, mi az a kapcsolóberendezés? Ez egy olyan eszközkészlet, amely biztonságosan, ellenőrzötten és megbízhatóan tartja az elektromosságot. A házak kisfeszültségű kapcsolóberendezéseitől az ipari középfeszültségű kapcsolóberendezésekig, egészen az átviteli rendszerekig a szerep ugyanaz. A kapcsolóberendezés funkciója a vezérlés, a védelem és a leválasztás. A kapcsolóberendezések működési elve egyszerű, de hatékony: észlelni a hibát, jelezni a megszakítót, lekapcsolni, a többit megvédeni. Tekintse meg a kapcsolóberendezések alkatrészeit, megszakítókat, reléket, biztosítékokat, leválasztókat, és látni fogja, hogy mindegyik hogyan játszik szerepet. Nélkülük az elektromos rendszerek nem csak nem lennének biztonságosak, de nem is működhetnének.
