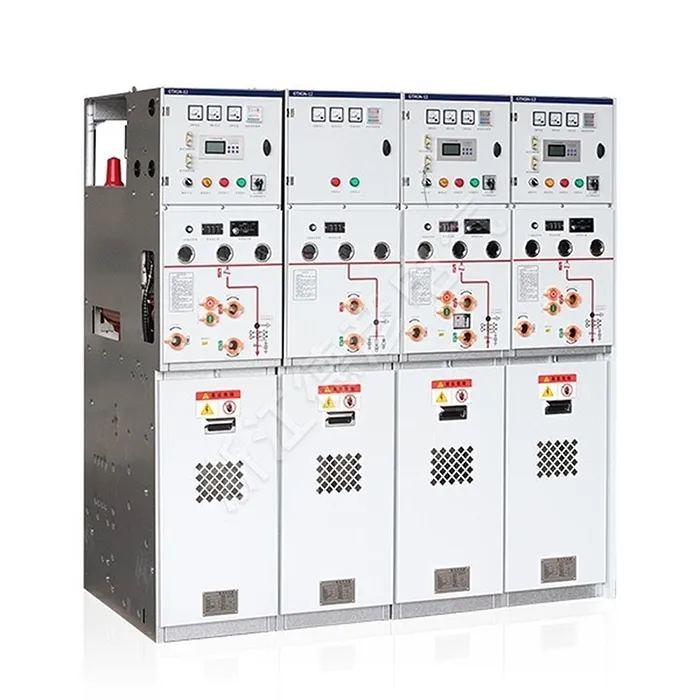

AC fémszigetelt gyűrűs főkapcsolóberendezés

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással. Az AC fémszigetelt gyűrűs főkapcsolóberendezés egy kompakt, légszigetelt egység a megbízható 10-12kV-os másodlagos áramelosztáshoz. Gyűrűs főrendszerekhez tervezve biztonságos terheléskapcsolást, hibaleválasztást és folyamatos tápellátást biztosít. Robusztus, moduláris felépítése egyszerű karbantartást tesz lehetővé, és ideális a városi hálózatokhoz, ipari területekhez és kereskedelmi komplexumokhoz, amelyek megbízható és költséghatékony hálózati teljesítményt igényelnek.

Kérdés küldése

termékleírás

Az AC fémszigetelt gyűrűs főkapcsolóberendezés egy teljesen szigetelt, tömített és karbantartásmentes megoldás. Ez az egység az összes feszültség alatt álló alkatrészt egyetlen epoxi-öntött blokkba integrálja, így biztosítva a teljes immunitást a zord környezetekkel szemben. A megbízható Ring Main Unit ideális különféle alkalmazásokhoz a városi hálózatoktól az igényes helyszínekig, például alagutakig és repülőterekig. Kompakt és biztonságos kialakításával ez a szilárd szigetelésű kapcsolóberendezés garantálja a működési megbízhatóságot és biztonságot.

Termékparaméter ( specifikáció )

Projekt	Egység	Paraméterek
rutin
Névleges feszültség	kV	12
Névleges frekvencia	Hz	50
Teljesítmény Frekvencia Ellenállás Feszültség	kV/min	42/48
Villámimpulzus feszültség	kV	75/85
Ív időtartama	S	≥0,5
Az alkatrészek IP-besorolása (kivéve az adagolószekrényeket)		IP67
Tokozásvédelmi minősítés		IP4X
Rekeszvédelmi minősítés		IP2X
Üzemi tápfeszültség	V	DC24, 48, 110, 220
Üzemi tápfeszültség	V	AC110, 220
Gyűjtősín rendszer
Névleges áram	A	630 (1250)
Névleges rövid idejű ellenállási áram	kA/s	4. 20. (4. 25.)
Névleges csúcsállósági áram	kA	50 (63)
Névleges csúcsállósági áram	kA	50
Terhelési kapcsoló egység
Névleges áram	A	630
Névleges rövidzárlati záróáram	KA	50
Névleges rövid idejű ellenállási áram	KA/S	20/4
Terheléskapcsoló mechanikus élettartama	Második
A terheléskapcsolók elektromos élettartama	második	E3
Részleges kisülés	pc	≤5
Áramköri megszakító egység
Névleges áram	A	630 (1250)
Névleges rövidzárlati megszakító áram	KA	20. cikk (25)

Projekt	Egység	Paraméterek
Névleges rövidzárlati záróáram	kA	50 (63)
Névleges rövid idejű ellenállási áram	kA/S	4. 20. (4. 25.)
A megszakítók mechanikus élettartama	második	20000
A megszakítók élettartama	második	E2
Névleges működési sorrend		0-0,3s-CO-180s-CO
Részleges kisülés	PC	≤5
Terhelési kapcsoló-biztosíték kombinált elektromos egység
Névleges áram (maximum)	A	200
Névleges rövidzárlati megszakító áram	kA	31.5
Névleges áram (maximum)	KA	80
Részleges kisülés	PC	3150
Leválasztó kapcsoló
Névleges áram	A	630/1250
Névleges rövid idejű ellenállási áram	KA	20/25
Névleges rövid idejű időtartam	S	4
Névleges csúcsállósági áram	kA	50/63
Mechanikai élettartam	Második	3000
Földelő kapcsoló
Névleges áram	A	630/1250
Névleges rövid idejű ellenállási áram	K	20/25
Névleges rövid idejű időtartam	S	4
Névleges csúcsállósági áram	k	50/63
Névleges rövidzárlati záróáram (csúcs)	KA	50
Névleges rövidzárlati záróáram ciklusok	Második	2
Mechanikai élettartam	Második	3000

A termék jellemzői és alkalmazása

Alkalmazási helyek

Szilárd szigetelés a fokozott biztonság és környezetbarátság érdekében

Kompakt és helytakarékos kialakítás

Kedvezőtlen körülmények között is rendkívül megbízható

Karbantartásmentes működés

Rugalmas és bővíthető konfiguráció

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

AC Metal-Insulated Ring Main Switchgear
