Mitől megbízható a váltóáramú fémházas gyűrűs főkapcsolóberendezés a modern áramelosztáshoz?

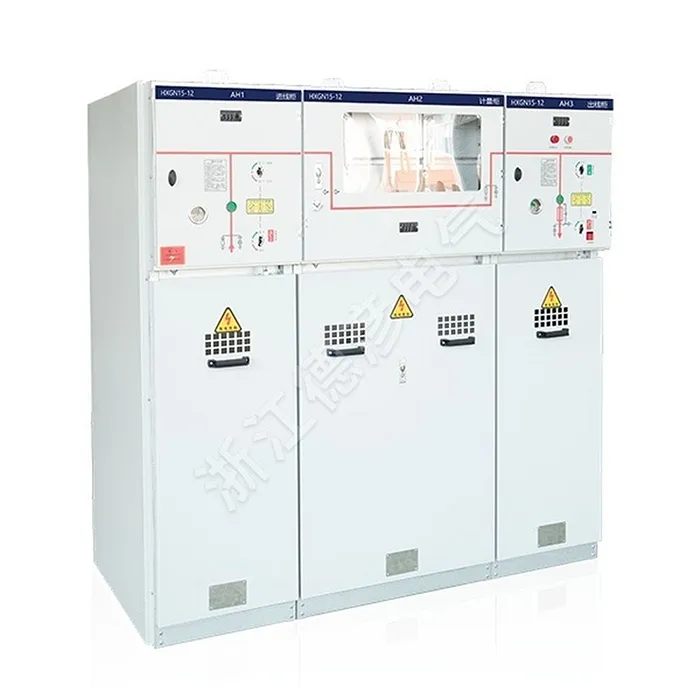

Váltóáramú fémburkolatú gyűrűs főkapcsolóberendezésegy kompakt középfeszültségű elosztó megoldás, amelyet az áramellátás folytonosságának, az üzembiztonságnak, a hibaleválasztásnak és a telepítés hatékonyságának javítására terveztek. A kapcsolási, védelmi, leválasztási és földelési funkciók fémházon belüli kombinálásával ez a berendezés különösen alkalmas városi elosztóhálózatokhoz, ipari létesítményekhez, kereskedelmi épületekhez, infrastrukturális projektekhez és megújuló energiaforrásokhoz. Ez az útmutató elmagyarázza annak felépítését, működési elvét, kulcsfontosságú műszaki paramétereit, biztonsági jellemzőit, alkalmazási forgatókönyveit, valamint a megfelelő konfiguráció kiválasztásának gyakorlati szempontjait.

Tartalomjegyzék

• 1. Az AC fémbevonatú gyűrűs főkapcsolóberendezések megértése
• 2. Miért fontos a középfeszültségű elosztásban?
• 3. Hogyan épül fel a kapcsolóberendezés?
  • Kapcsoló és védelmi alkatrészek
  • Kábel és csatlakozó rekeszek
  • Fém ház és biztonsági tervezés
• 4. Hogyan működik a gyűrűs főrendszer?
• 5. Mely műszaki paraméterek számítanak leginkább?
• 6. Az áramelosztási projektek legfontosabb előnyei
• 7. Hol használják általában?
• 8. Mit kell a vásárlóknak ellenőrizniük rendelés előtt?
• 9. Telepítési, üzemeltetési és karbantartási szempontok
• 10. Levegő- és gázszigetelt konfigurációk
• 11. Gyakran Ismételt Kérdések
• 12. Következtetés

1. Az AC fémbevonatú gyűrűs főkapcsolóberendezések megértése

A váltóáramú, fémmel zárt gyűrűs főkapcsolóberendezés egy középfeszültségű elektromos elosztó egység, amelyet elektromos áram fogadására, elosztására, kapcsolására, leválasztására és védelmére terveztek gyűrűs vagy radiális elosztóhálózaton belül. A megfelelő kapcsoló- és védelmi berendezéseket egy földelt fémházba helyezi, így kompakt és szervezett megoldást hoz létre a középfeszültségű alkalmazásokhoz.

Az IEC 62271-200 szerint a váltakozó áramú fémházas kapcsoló- és vezérlőberendezések 1 kV feletti, de legfeljebb 52 kV névleges feszültségű berendezésekre terjednek ki. A gyűrűs főegységek ennek a berendezésnek az egyik praktikus formája, és széles körben kapcsolódnak a középfeszültségű kábelelosztó rendszerekhez.

A „gyűrűs fő” kifejezés a hálózati elrendezést írja le, nem pedig magát a szekrényt. Egy tipikus gyűrűs hálózatban az áram két irányból érhet el egy elosztási pontot. Ha egy kábelszakasz meghibásodik, az érintett szakasz leválasztható, miközben a fennmaradó hálózat továbbra is kap áramot az alternatív útvonalon.

A projekttulajdonosok számára ez az architektúra az egyik legfontosabb elosztási kihívással foglalkozik: az elektromos szolgáltatás fenntartása a berendezés méretének, a működési összetettségnek és a biztonsági kockázatoknak az ellenőrzése mellett.

2. Miért fontos a középfeszültségű elosztásban?

A modern villamosenergia-hálózatoknak a megbízható szolgáltatás fenntartása mellett a növekvő terhelést is kezelniük kell. Ipari üzemek, kereskedelmi komplexumok, kórházak, közlekedési létesítmények, adatközpontok és megújuló energiát használó létesítmények nem mindig tolerálják a hosszan tartó áramkimaradásokat.

A megfelelően megtervezett gyűrűs főrendszer számos előnnyel jár:

• Az ellátás folytonossága:A gyűrűs konfiguráció alternatív áramutat biztosíthat izolált hiba után.
• Hiba izolálása:Az üzemeltetők leválaszthatják az érintett szakaszt anélkül, hogy szükségtelenül leállítanák a teljes elosztóhálózatot.
• Kompakt telepítés:Az integrált kapcsolóberendezés csökkenti a lábnyomot egyes hagyományos elrendezésekhez képest.
• Üzembiztonság:A fémházak, a földelési elrendezések, a reteszelések és a helyzetjelző segítenek csökkenteni a működési kockázatokat.
• Rugalmas konfiguráció:Terhelési kapcsolók, megszakítók, biztosítékok, áramváltók, feszültségtranszformátorok és földelőkapcsolók különböző kombinációi tervezhetők a projekt követelményei szerint.

Ezek a jellemzők különösen értékessé teszik a gyűrűs főkapcsolóberendezéseket, ahol korlátozott a hely, és az elektromos szolgáltatás folyamatossága a tervezési prioritás.

3. Hogyan épül fel a kapcsolóberendezés?

Bár a konfigurációk gyártónként és feszültségosztályonként változnak, egy tipikus, váltakozó áramú, fémmel zárt gyűrűs főkapcsolóberendezés-szerelvény több funkcionális részt is magában foglal. E szakaszok megértése segít a vásárlóknak a műszaki ajánlatok pontosabb értékelésében.

Kapcsoló és védelmi alkatrészek

A kapcsolórész tartalmazhat terhelésmegszakítókat, vákuum-megszakítókat, biztosíték-kapcsoló kombinációkat, szakaszolókat és földelőkapcsolókat. A megfelelő elrendezés attól függ, hogy a berendezést elsősorban tápkapcsolóra, transzformátorvédelemre, hibamegszakításra vagy e funkciók kombinációjára szánják.

A terhelésmegszakító kapcsoló általában normál terhelési áram kapcsolására szolgál, míg a megszakító átfogóbb hibamegszakítási képességet biztosít. Ahol biztosítékokat használnak, a kapcsoló-biztosíték kombináció megfelelő alkalmazási tartományon belül transzformátor és betápláló védelmet biztosít.

Emiatt a vásárlók soha ne értékeljék a szekrényt pusztán a névleges áramuk alapján. A teljes védelmi filozófiának meg kell felelnie a transzformátornak, az adagolónak, a kábelnek és a felfelé/lefelé irányuló védelmi rendszernek.

Kábel és csatlakozó rekeszek

A kábelrekesz biztosítja az interfészt a kapcsolóberendezés és a külső középfeszültségű hálózat között. Kiviteltől függően kábelvégződéseket, földelőkapcsolókat, áramváltókat, feszültségtranszformátorokat, túlfeszültség-védelmi alkatrészeket vagy egyéb tartozékokat tartalmazhat.

A megfelelő kábelkompatibilitás elengedhetetlen. A szükséges kábelméretet, a végződés típusát, a szigetelési szintet, a fázistávolságot és a beépítési módot a berendezés gyártása előtt meg kell erősíteni.

Fém ház és biztonsági tervezés

A fémház elválasztja a feszültség alatt álló alkatrészeket a környező környezettől, és meghatározott mechanikai szerkezetet hoz létre a belső berendezések számára. A megfelelő felosztás a belső hibák következményeit is korlátozhatja.

A reteszelő mechanizmusok egy másik fontos jellemzője. A mechanikus vagy elektromos reteszelések segíthetnek megelőzni a nem biztonságos működési folyamatokat, például a földelőkapcsoló bezárását, miközben a feszültség alatt álló áramkör csatlakoztatva marad.

Magasabb kockázatú berendezések esetén a belső ívosztályozást és a nyomáscsökkentő elrendezéseket az általános biztonsági terv részeként kell figyelembe venni. Egyes kereskedelmi forgalomban kapható RMU-rendszerek meghatározott vizsgálati feltételek szerint határozzák meg a belső ív teljesítményét, bemutatva, hogy miért kell a pontos besorolást ellenőrizni, nem pedig feltételezni.

4. Hogyan működik a gyűrűs főrendszer?

Az alapvető működési elv egyértelmű. Több elosztópont hurkos középfeszültségű hálózaton keresztül csatlakozik. Mindegyik gyűrűs főegység a hálózat egy részét vezérli, és összeköttetést biztosíthat egy transzformátorhoz vagy az alsó terheléshez.

Normál működés közben a hálózat meghatározott nyitott ponttal vagy más, a közmű által jóváhagyott konfigurációval működhet. Ha kábelhiba lép fel, a kezelők vagy egy automata védelmi rendszer azonosítani és elkülöníteni tudja az érintett szakaszt. A hálózat egészséges részei ezután feszültség alatt maradhatnak a rendelkezésre álló ellátási útvonalról.

Ez az elrendezés nem jelenti azt, hogy minden gyűrű automatikusan folyamatos áramellátást biztosít. A tényleges folytonosság függ a hálózat tervezésétől, a védelmi koordinációtól, a kapcsolási eljárásoktól, az automatizálástól, a redundanciától és a közművek működési követelményeitől.

Emiatt az általános elosztási rendszer minősége ugyanolyan fontos, mint maga a kapcsolóberendezés.

5. Mely műszaki paraméterek számítanak leginkább?

Ha a berendezést csak feszültség és áram alapján választja ki, az komoly projektproblémákat okozhat. A teljes műszaki specifikációnak figyelembe kell vennie az elektromos, mechanikai, környezeti és biztonsági paramétereket.

Az IEC 62271-200 különösen fontos, mert követelményeket állapít meg a fémmel zárt váltóáramú kapcsoló- és vezérlőberendezésekre vonatkozóan a meghatározott feszültségtartományon belül. Más szabványok vonatkozhatnak az egyes alkatrészekre, beleértve a nagyfeszültségű kapcsolókat, megszakítókat, kapcsoló-biztosíték kombinációkat, szakaszolókat és földelőkapcsolókat.

6. Az áramelosztási projektek legfontosabb előnyei

Kompakt lábnyom

A gyűrűs főkapcsolóberendezést úgy tervezték, hogy több elosztási funkciót is kombináljon egy viszonylag kompakt elrendezésben. Ez különösen hasznos városi alállomásokon, kereskedelmi épületekben, ipari üzemekben és infrastrukturális projektekben, ahol drága az alapterület.

Továbbfejlesztett működési rugalmasság

A többféle kapcsolási funkció lehetővé teszi a kezelők számára, hogy a hálózat üzemeltetési tervének megfelelően leválasztsák a kiválasztott betáplálókat, transzformátorokat vagy kábelszakaszokat. Ez leegyszerűsítheti a karbantartási és hibakezelési eljárásokat.

Fokozott személyvédelem

A fémburkolatok, a földelőrendszerek, a reteszelések, a rekeszbesorolás és a megfelelő ívteljesítmény-besorolások többrétegű védelmet hozhatnak létre. Ezeket a jellemzőket azonban ellenőrizni kell a tényleges termékteszt-dokumentáció alapján.

Csökkentett elosztási komplexitás

A megfelelően konfigurált RMU szabványos csomagban integrálhatja az adagoló kapcsolást és a transzformátor védelmét. Ez leegyszerűsítheti a tervezést, a szállítást, a telepítést és az üzembe helyezést több különálló alkatrész összeszereléséhez képest.

Alkalmas a modern infrastruktúrához

Ugyanaz az alaparchitektúra támogatja a hagyományos közüzemi elosztást, valamint az ipari, kereskedelmi, megújuló energia, közlekedési és egyéb középfeszültségű alkalmazásokat.

7. Hol használják általában?

A váltóáramú, fémbevonatú gyűrűs főkapcsolóberendezések a középfeszültségű elosztási környezetek széles körére alkalmasak.

• Városi áramelosztás:Kompakt alállomások és földalatti kábelhálózatok.
• Ipari létesítmények:Gyárak, feldolgozó üzemek, raktárak és gyártóhelyek.
• Kereskedelmi épületek:Bevásárlóközpontok, irodakomplexumok, szállodák és nagy kereskedelmi fejlesztések.
• Nyilvános infrastruktúra:Repülőterek, vasúti létesítmények, kórházak, alagutak és önkormányzati projektek.
• Megújuló energia:Nap- és szélenergia gyűjtő és elosztó rendszerek.
• Lakossági fejlesztések:Középfeszültségű elosztás nagy közösségek és lakásprojektek számára.
• Transzformátor alállomások:Bejövő és kimenő betáplálás kezelése és transzformátorvédelem.

A kereskedelmi és ipari projektek gyakran előnyben részesítik a kompakt méreteket, a megbízható kapcsolást, az egyszerű karbantartást és az egyértelmű védelmi koordinációt. A megújuló energiával kapcsolatos projektek további hangsúlyt helyezhetnek a távoli működésre, a környezeti ellenállásra, a felügyeletre és az automatizálásra.

8. Mit kell a vásárlóknak ellenőrizniük rendelés előtt?

A középfeszültségű kapcsolóberendezések beszerzése inkább műszaki döntés, mint egyszerű ár-összehasonlítás. A megrendelés leadása előtt a projektmérnököknek és a beszerzési csapatoknak részletes műszaki ütemtervet kell készíteniük.

1. Erősítse meg a rendszer feszültségét.Ellenőrizze a névleges és maximális üzemi feszültség követelményeit.
2. Számítsa ki a terhelési áramot.Ne válasszon névleges áramot csak a transzformátor adattáblájáról a tényleges üzemi feltételek figyelembevétele nélkül.
3. Határozza meg a rövidzárlat szintjét.A kapcsolókészülék rövid- és csúcsállósági értékének meg kell felelnie a hálózati hiba számításának.
4. Határozza meg a védelmi módszert.Határozza meg, hogy a projektnek szüksége van-e terheléskapcsolókra, vákuum-megszakítókra, biztosítékokra vagy ezek kombinációjára.
5. Ellenőrizze a kábelkövetelményeket.A kábel típusát, végződését, vezetékméretét és a rendelkezésre álló beépítési helyet ellenőrizni kell.
6. Tekintse át a reteszelés követelményeit.Ellenőrizze a szükséges működési sorrendet és biztonsági logikát.
7. Erősítse meg a környezeti feltételeket.Vegye figyelembe a hőmérsékletet, a tengerszint feletti magasságot, a páratartalmat, a szennyezettségi szintet, a szeizmikus körülményeket és a telepítési környezetet.
8. Kérjen tesztdokumentációt.Kérjen megfelelő típusvizsgálati jelentéseket, rutinvizsgálati jegyzőkönyveket, tanúsítványokat, rajzokat és műszaki adatlapokat.
9. Ellenőrizze a karbantartási hozzáférést.Győződjön meg arról, hogy a kezelők biztonságosan ellenőrizhetik, működtethetik, tesztelhetik és karbantarthatják a berendezést.
10. Értékelje a jövőbeli bővítést.Ha további adagolókra lehet szükség, a gyártás előtt beszélje meg a modularitást és a szabad kapacitást.

Egy világos műszaki specifikáció a projekt elején jelentősen csökkentheti az árajánlatok félreértéseit, az újratervezési munkákat, a szállítási késéseket és az üzembe helyezési problémákat.

9. Telepítési, üzemeltetési és karbantartási szempontok

Még a jól megtervezett kapcsolóberendezések is megfelelő telepítést és üzemeltetést igényelnek. A telepítés során a gyártó által jóváhagyott rajzokat és a vonatkozó elektromos előírásokat kell követni. A kábelvégződés minősége különösen fontos, mert a rossz lezárás helyi elektromos feszültséget, túlmelegedést vagy szigetelési hibát okozhat.

A feszültség alá helyezés előtt a projektcsapatoknak ellenőrizniük kell a mechanikai működést, az elektromos reteszeket, a földelés folytonosságát, a kábelcsatlakozásokat, a védelmi beállításokat, a segédáramköröket, a jelzőrendszereket és az egyéb releváns funkciókat.

A rendszeres karbantartásnak a gyártó utasításain és a tényleges működési környezeten kell alapulnia. Erősen szennyezett helyeken, magas páratartalommal, gyakori kapcsolásokkal vagy szigorú ipari körülményekkel kapcsolatban előfordulhat, hogy az ellenőrzési intervallumokat módosítani kell.

Az intelligens elosztórendszereknél az opcionális felügyeleti és távirányító funkciók is számításba jöhetnek. Ezek a funkciók javíthatják a működési láthatóságot és támogathatják a rendellenes körülményekre való gyorsabb reagálást, ha megfelelően integrálják a webhely vezérlőarchitektúrájába.

10. Levegő- és gázszigetelt konfigurációk

A gyűrűs főkapcsolóberendezések különböző szigetelési technológiák köré tervezhetők. A levegőszigetelt konfigurációk elsődleges szigetelőközegként levegőt használnak, míg a gázszigetelt kialakítások a kritikus alkatrészeket zárt szigetelő környezetben helyezik el. Egyes termékcsaládokban tömör szigetelésű megoldások is elérhetők.

A legjobb konfiguráció a projektkörnyezettől függ, nem pedig egy univerzális „legjobb” technológia. A vásárlóknak értékelniük kell a helyet, a karbantartási filozófiát, a környezetvédelmi követelményeket, az életciklus-megfontolásokat, a helyi szabályozásokat és a gyártó rendelkezésre álló vizsgálati bizonyítékait.

11. Gyakran Ismételt Kérdések

Mi az a váltakozó áramú fémházas gyűrűs főkapcsolóberendezés?

Ez egy fémházba zárt középfeszültségű kapcsolóberendezés, amelyet elsősorban gyűrűs vagy sugárirányú áramhálózatokon belüli kapcsolásra, leválasztásra, védelemre és elosztásra terveztek.

Milyen feszültségtartományt rendelnek általában a gyűrűs főkapcsolókhoz?

Sok kereskedelmi forgalomban lévő RMU terméket középfeszültségű hálózatokhoz, például 11 ​​kV-os, 12 kV-os vagy 24 kV-os rendszerekhez terveztek, míg más konfigurációk további feszültségosztályokat is lefedhetnek. A helyes minősítést mindig a projekthálózathoz kell igazítani.

A gyűrűs főegység megakadályozza az áramkimaradást?

Egyetlen berendezés sem képes minden kiesést megszüntetni. A gyűrűs elrendezés azonban javíthatja az ellátás folytonosságát azáltal, hogy lehetővé teszi a hibás szakaszok leválasztását, miközben az egészséges szakaszok feszültség alatt maradhatnak egy alternatív ellátási útvonalon.

Mi a különbség a terheléskapcsoló és a megszakító között?

A terheléskapcsoló elsődlegesen a normál terhelési áram átkapcsolására szolgál a meghatározott képességén belül. A megszakítót úgy tervezték, hogy megszakítsa a hibaáramokat, valamint normál kapcsolási feladatokat végezzen a névleges teljesítményén belül. A védelmi rendszernek meg kell határoznia, hogy melyik eszköz a megfelelő.

Miért fontos az IEC 62271-200?

Az IEC 62271-200 szabvány előírja az 1 kV feletti és legfeljebb 52 kV névleges feszültségű, váltóáramú fémházas kapcsoló- és vezérlőberendezésekre vonatkozó követelményeket. Fontos referenciaként szolgál az alkalmazható berendezések felépítésének, tesztelésének és teljesítményének értékeléséhez.

Használható-e kültéren a gyűrűs főkapcsoló?

Igen, kültéri változatok is kialakíthatók megfelelő burkolatvédelemmel és környezeti ellenállással. A kültéri telepítés azonban megköveteli a nedvesség, a hőmérséklet, a por, a korrózió, a napsugárzás és a helyszíni körülmények különös figyelembe vételét.

Milyen dokumentumokat kell kérnie a vevőnek a gyártótól?

A projekttől függően a hasznos dokumentáció tartalmazhat műszaki adatlapot, egysoros diagramot, általános elrendezési rajzot, kapcsolási rajzot, típusvizsgálati dokumentációt, rutinvizsgálati jegyzőkönyveket, szerelési kézikönyvet, kezelési útmutatót és a vonatkozó tanúsítványokat.

Hogyan lehet kiválasztani a megfelelő gyűrűs főkapcsolót?

Kezdje a hálózati feszültséggel, a folyamatos árammal, a hibaszinttel, a védelmi filozófiával, a kábelkonfigurációval, a szigetelési követelményekkel, a környezeti feltételekkel, a telepítési hellyel, a biztonsági követelményekkel és a vonatkozó szabványokkal. Ezeket a paramétereket ezután össze kell hangolni a gyártó által tesztelt termékkonfigurációval.

12. Következtetés

A váltóáramú fémházas gyűrűs főkapcsolóberendezések fontos szerepet töltenek be a modern középfeszültség-elosztásban, mivel a kompakt felépítést, a szabályozott kapcsolást, a hibaleválasztást, a földelést és a védelmi funkciókat egy integrált szerelvényben egyesítik. Értéke különösen nyilvánvaló azokban a hálózatokban, ahol fontos az ellátás folytonossága, a korlátozott telepítési hely, az üzembiztonság és az egyszerűsített elosztási architektúra.

Mérnökök és beszerzési csapatok számára a legmegbízhatóbb megközelítés az, ha a berendezést a teljes elektromos rendszer szerint választják ki, nem pedig egyetlen specifikációra, például névleges áramerősségre vagy szekrényméretre összpontosítanak. A feszültségszintet, a hibaáramot, a szigetelés koordinációját, a védelmi stratégiát, a környezeti feltételeket, a belső ívteljesítményt, a kábelelrendezést, a reteszelést, a tesztelést és a jövőbeni bővítést együtt kell figyelembe venni.

Zhejiang Deyan Electric Co., Ltd.professzionálisan konfigurált elektromos berendezésekkel és projektorientált műszaki megoldásokkal tudja támogatni a középfeszültségű áramelosztási projekteket. Legyen szó városi elosztásról, ipari áramellátásról, kereskedelmi infrastruktúráról vagy megújuló energia felhasználásáról, a megfelelően illeszkedő kapcsolóberendezés-konfiguráció kiválasztása a biztonságos és megbízható működés alapja.

Megfelelő AC fémházas gyűrűs főkapcsoló-megoldásra van szüksége projektjéhez?Ossza meg feszültségszintjét, névleges áramát, rövidzárlati követelményeit, telepítési környezetét és hálózati konfigurációjátZhejiang Deyan Electric Co., Ltd.megbeszélni a megfelelő műszaki megoldást. Termékleírások, projekttanácsadás és testreszabott követelmények esetén,lépjen kapcsolatba velünkés csapatunk segít egy megbízható középfeszültségű elosztórendszer felépítésében.
