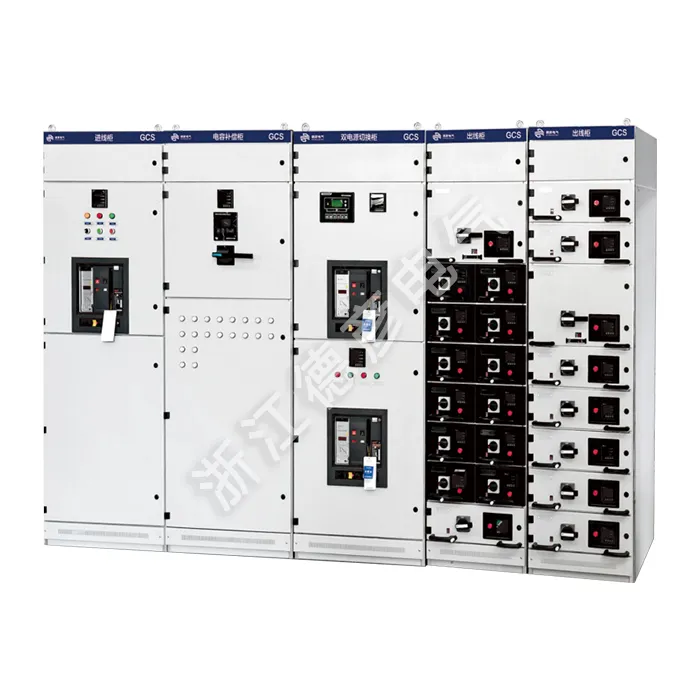

Kisfeszültségű kihúzható kapcsolószekrény

A Deyan Electric professzionális beszállító, gazdag gyártási tapasztalattal az ipari elektromos készülékek terén. Az alacsony feszültségű kihúzható kapcsolószekrény egy moduláris egység az áramelosztáshoz és a motorvezérléshez. Kihúzható egységei egyszerű karbantartást és fokozott biztonságot nyújtanak fejlett reteszekkel és elkülönített rekeszekkel. Ideális ipari és kereskedelmi alkalmazásokhoz 690 V-ig.

Kérdés küldése

termékleírás

A kisfeszültségű kihúzható kapcsolószekrény alkalmas erőművek, kőolaj-, vegyipari, kohászati, textil- és sokemeletes építőipari áramelosztó rendszerekhez. Olyan helyeken használják, ahol magas az automatizálási követelmények és a számítógépekkel való interfészek, például nagy erőművek és petrolkémiai rendszerek. Háromfázisú, 50 (60) Hz-es váltakozó áramú frekvenciával, 400 V vagy 660 V névleges üzemi feszültséggel és 5000 A vagy annál kisebb névleges árammal rendelkező tápegységként és áramelosztó rendszerként áramelosztásra, motorok központi vezérlésére és meddőteljesítmény-kompenzációra használják. A kisfeszültségű kihúzható kapcsolószekrény kialakítása megfelel a következő szabványoknak: IEC439-1 "Kisfeszültségű zárt kapcsoló- és vezérlőberendezés" és GB7251 "Kisfeszültségű zárt kapcsolóberendezés".

Termékparaméter ( specifikáció )

Sorozatszám	Név		Paraméterek
1	Főáramkör névleges feszültsége (V)		AC 400/660
2	Segédáramkör névleges feszültsége		AC 220, 380 (400), DC 110, 220
3	Névleges frekvencia (Hz)		50 (60)
4	Névleges szigetelési feszültség (V)		660
5	Névleges áram (A)	Vízszintes gyűjtősín	≤5000
	Névleges áram (A)	Függőleges gyűjtősín (MCC)	1000
6	Gyújtósín névleges rövid idejű ellenállási áram (kA/1s)		50, 80
7	Gyűjtősín névleges csúcsáram átviteli kapacitása (kA/0,1 s)		105, 176
8	Teljesítmény-frekvencia tesztfeszültség (V/1 perc)	Fő áramkör	2500
		Segédkör	2000
9	Gyűjtősín	Háromfázisú négyvezetékes rendszer	A.B.C.PEN
		Háromfázisú ötvezetékes rendszer	A.B.C.PE.N
10	Védelmi besorolás		IP30, IP40

A termék jellemzői és alkalmazása

Magasan szabványosított és átfogó főáramköri sémák

Nagy kapacitású tervezés és széles körű alkalmazhatóság

Integrált kompenzáció és teljes körű megoldás

Rendkívül rugalmas és kimerítő segédvezérlési sémák

Moduláris fiókszerkezet és biztonságos vezérlésű tápegység

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység
