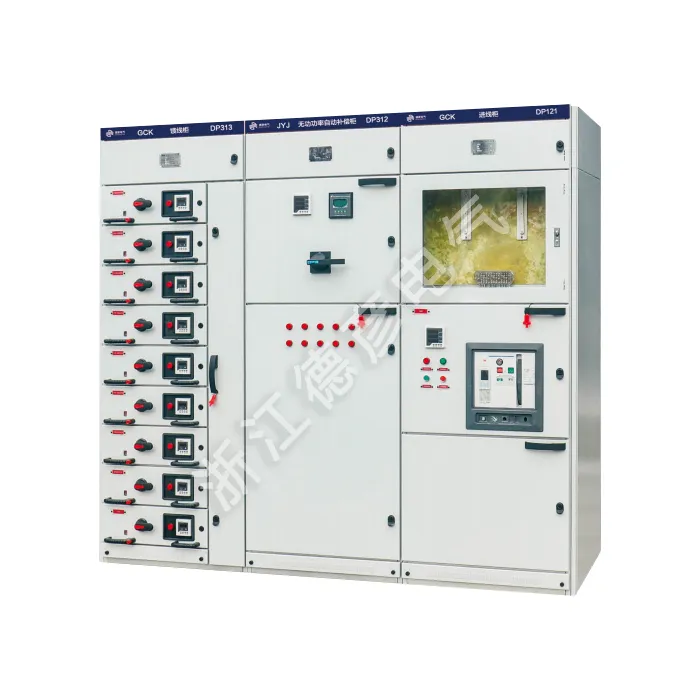

Kihúzható kapcsolószekrény vázlat kihúzással

A Deyan Electric professzionális beszállító, gazdag gyártási tapasztalattal az ipari elektromos készülékek terén. Az Outline by Extract kihúzható kapcsolószekrény moduláris kihúzható kialakítással rendelkezik, 660 V névleges üzemi feszültséggel. Rekeszes szerkezete biztosítja a biztonságos működést, míg a szabványos funkcionális egységek rugalmas konfigurációt biztosítanak az áramelosztási és motorvezérlési alkalmazásokhoz.

Kérdés küldése

termékleírás

Az Outline kihúzható kapcsolószekrényt széles körben használják erőművekben, kohászati hengerművekben, petrolkémiai üzemekben, könnyűiparban és textilgyárakban, kikötőkben és dokkokban, szállodákban és vendégházakban stb. vagy kevesebb, tápellátáshoz és motorok központi vezérléséhez.

Az Outline kihúzható kapcsolószekrény átfogó típusvizsgálatokon esett át, és megkapta a CCC tanúsítványt. Ez egy kiváló minőségű összeszerelt kisfeszültségű kapcsolószekrény, amely megfelel a következő szabványoknak:

Nemzeti GB7251.1-2005 „Kisfeszültségű kapcsolóberendezés-házak” és IEC60439.1-1992 „Kisfeszültségű kapcsolóberendezések és vezérlőberendezések” nemzetközi szabvány.

Termékparaméter ( specifikáció )

Kategória	Specifikáció
Alapparaméterek
Névleges üzemi feszültség	400V / 660V
Névleges szigetelési feszültség	690V
Névleges frekvencia	50 Hz
Elektromos jellemzők
Fő gyűjtősín névleges áram	≤5000A
Csúcsellenállási áram	176 kA (minimum 0,1 másodpercig)
Rövid idejű áramállóság	100 kA (legalább 1 másodpercig)
Védelmi fokozat
Tokozás	IP30 (standard)
Belső rekeszek	IP40 (funkcionális egységekhez)
Mechanikai tulajdonságok
Mechanikai élettartam	Kihúzási mechanizmus: ≥1000 művelet
	Megszakító: ≥10 000 művelet
Szabványoknak való megfelelés	IEC 61439-1/2, GB 7251.1
Környezeti feltételek
Környezeti hőmérséklet	-5°C és +40°C között
Relatív páratartalom	≤95% (nem lecsapódó)
Magasság	≤2000 m
Fő komponensek
Áramköri megszakítók	Kompatibilis a szabványos öntött házas megszakítókkal
Védelmi eszközök	Támogatja a különféle digitális reléket és felügyeleti eszközöket
Különleges jellemzők
Reteszelő rendszer	Mechanikus és elektromos reteszelők a biztonságos működés érdekében
Kommunikáció	Opcionális kommunikációs interfész (Modbus, Profibus)

A termék jellemzői és alkalmazása

Fejlett moduláris kihúzható kialakítás

Átfogó biztonsági védelmi rendszer

Nagy teljesítményű elektromos paraméterek

Robusztus szerkezeti integritás

Rugalmas konfigurációs képesség

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

Extractable Switch Cabinet Outline By Extraction
