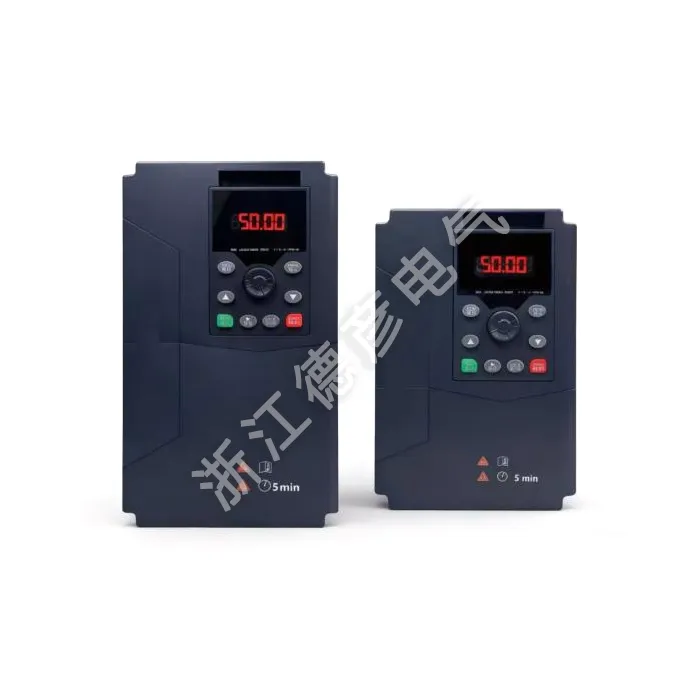

Inverter huzalhúzó géphez

A Deyan Electric egy professzionális ipari elektromos beszállító, amely megbízható megoldásokat és jó árelőnyt kínál, lefedi az európai és amerikai piacokat. Az LNC860L inverter huzalhúzógéphez fejlett feszültségszabályozással és stabil minőséggel rendelkezik. Tömeges vásárlásra alkalmas, illik a vezeték- és kábeliparhoz, biztosítva a folyamatos működést.

Kérdés küldése

termékleírás

A huzalhúzó gépekhez készült LNC860L-sorozatú frekvenciaváltók nemcsak a 8605 vektoros frekvenciaváltók összes nagy teljesítményű tulajdonságával rendelkeznek, hanem zárt hurkú feszültségszabályozást és nyitott hurkú feszültségszabályozást is képesek elérni, megfelelve a különböző tekercselési és letekercselési követelményeknek. Beépített matematikai modellel rendelkezik a tekercsfeszítés szabályozásához és támasztékokhoz a tekercs átmérőjének automatikus kiszámítása. Széles körben használható olyan iparágakban, mint a huzal és kábel, a fémfólia feldolgozás, a tekercselés, a fémhuzal - húzás és a műanyaghuzal - húzás. Ez az inverter a huzalhúzógéphez alapfelszereltség – 485-ös kommunikációs funkcióval, és alapfelszereltség a fékegységgel – 22 kW-os vagy annál kisebb teljesítményre. Teljesítménytartomány: 0,75kW-400kW-380V.

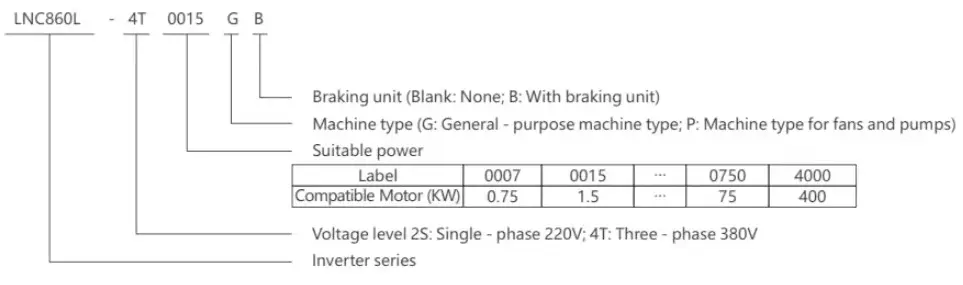

Modell jelentés

LNC860L Inverter for Wire-Drawing Machine

A termék jellemzői

▲ Nagy teljesítményű vektorvezérlés, nagy alacsony frekvenciájú nyomaték és stabil kimenet

▲ Különféle kódolókat támogat: ABZ inkrementális, U inkrementális és feloldó

▲ Széles feszültségbemenet, automatikus kimeneti feszültségszabályozás (AR), nincs leállás pillanatnyi teljesítményvesztés esetén, erősebb alkalmazkodóképességgel

▲ Támogatja a zárt hurkú feszültségszabályozást és a nyitott hurkú feszültségszabályozást

▲ Beépített matematikai modell a tekercsfeszítés szabályozásához, támogatja a tekercs átmérőjének automatikus kiszámítását

▲ Sima indítás, stabil működés és állandó feszültség

▲Automatikus huzalszakadás érzékelés, automatikus tehetetlenségi kompenzáció

▲ A tekercselés és a letekerő rendszer kombinációja megoszthatja az egyenáramú buszt, így elektromos energiát takarít meg

▲ Beépített fejlett PID algoritmus, gyors reagálással, erős alkalmazkodóképességgel és egyszerű hibakereséssel

▲16 - fokozatos sebességszabályozás, egyszerű PLC többfunkciós logikai vezérlést valósít meg, mint például időzítés, állandó sebesség és irány beállítás

▲ A beágyazott RS485 kommunikációs interfész támogatja a Modbus protokollt

▲ Többféle védelmi funkció: túlfeszültség, túláram, túlterhelés, túlmelegedés stb

A névtábla utasításai

MODELL:	LNC860L-4T0037GB/4T0055PB
HATALOM:	3,7KW 9A/5,5KW 13A
BEMENET:	3PH AC380V 50HZ/60HZ
KIMENET:	3PH ACOV-380V OHZ-400HZ
S.N:	Vonalkód

A géptípusok listája

Frekvenciaváltós modell	Teljesítmény (kVA)	Bemeneti áram (A)	Kimeneti áram (A)	Alkalmazható motor (KW)
Egyfázisú tápegység: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Háromfázisú tápegység:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Műszaki előírások

Tétel		Specifikáció
Szabályozási jellemzők	Kimeneti frekvencia	0-500 Hz
	Vivőfrekvencia	0,8kHz~12kHz A vivőfrekvencia automatikusan beállítható a terhelési jellemzőknek megfelelően
	Kimeneti frekvencia felbontás	0,01 Hz
	Vezérlési mód	Nyílt hurkú vektorvezérlés (SVC) V/F vezérlés Zárt hurkú vektorvezérlés (FVC)
	Nyomaték jellemzői	Nyomatékkompenzációval és csúszáskompenzációval az indítónyomaték elérheti a 150%-ot 0,5 Hz-en
	A nyomatékszabályozás pontossága	±5% (FVC)
	Elakadást megelőző cselekvési kritérium	Beállítva a névleges áram százalékában, 20% és 250% között
	Sebességszabályozási tartomány	1:100 (SVC) 1:1000 (FVC)
	Sebességstabilizáló pontosság	±0,5% (SVC) ±0,02% (FVC)
	Túlterhelési kapacitás	A névleges kimeneti áram 150%-a egy percig
	V/F görbe	Négy mód: lineáris; többpontos; teljes V/f elválasztás; nem teljes V/f elválasztás
	Gyorsulási és lassulási görbe	Lineáris vagy S-görbe gyorsítási és lassítási módok; négy gyorsítási és lassítási idő; gyorsítási és lassítási időtartomány 0,1-6500,0 s
	DC fékezés	Egyenáramú fékezési frekvencia: 0,00 Hz ~ maximális frekvencia. Fékezési idő: 0,0 s ～ 60,0 s, fékezőáram értéke: 0,0% ～ 100,0%
	Jog vezérlés	Lépés-frekvencia tartomány: 0,00 Hz ~ maximális frekvencia, léptetési gyorsulás és lassulás ideje 0,1 s ~ 6500,0 s
	Egyszerű PLC, többlépcsős sebességű működés	A beépített PLC-n vagy vezérlőkapcsokon keresztül akár 16-fokozatú fordulatszám is elérhető
	Beépített PID	Könnyen megvalósítható a folyamatvezérlő zárt hurkú vezérlőrendszer
	Automatikus feszültségszabályozás (AVR)	Amikor a hálózati feszültség megváltozik, automatikusan állandó kimeneti feszültséget tud fenntartani
	Gyors áramkorlátozó funkció	Minimalizálja a túláram hibákat a lehető legnagyobb mértékben, és védje meg a frekvenciaváltó normál működését
Működési jellemzők	Működési parancscsatorna	Három csatorna: a kezelőpaneltől, a vezérlőtermináloktól, a soros kommunikációs porttól. Különféleképpen kapcsolható
	Frekvenciaforrás	Tíz frekvenciaforrás: a panel gombjával, a kezelőpaneltől, analóg feszültséggel, analóg árammal, RS485 kommunikációval, amely többféleképpen kapcsolható
	Segédfrekvencia forrás	Tíz segédfrekvencia-forrás. Rugalmasan tudja megvalósítani a segédfrekvencia finomhangolását és frekvenciaszintézisét
	Bemeneti terminálok	Hat digitális bemeneti csatlakozó, amelyek közül az egyik nagy sebességű impulzus bemenetként használható. Két analóg bemeneti csatorna, Al1: bemeneti tartomány 0-+10V, Al2:bemeneti tartomány 0-+10V/0-20mA
	Kimeneti csatlakozók	Egy nagysebességű impulzus kimeneti kapocs, négyszöghullámú jelek kibocsátása OkHz ~ 50 kHz tartományban, amely képes fizikai mennyiségek, például beállított frekvencia és kimeneti frekvencia kimenetére Egy digitális kimeneti csatlakozó Egy relé kimeneti csatlakozó Két analóg kimeneti kapocs: OV ~ 10 V / 0-20 mA, amelyek jelzik a kimeneti frekvencia / áram / feszültség / frekvencia-tényező jel / forgási jel kimenetét
	Védő funkció	Motor rövidzárlat észlelése bekapcsolási bemeneti és kimeneti fáziskiesés védelem, túláram védelem, túlfeszültség védelem, alacsony feszültség védelem, túlmelegedés elleni védelem, túlterhelés elleni védelem stb.
Eironment	Pályázati hely	Beltéri, közvetlen napfénynek nem kitett, portól, korrozív gázoktól, gyúlékony gázoktól, olajködtől, vízgőztől, csöpögő víztől vagy sótól stb.
	Magasság	Kevesebb, mint 1000 m
	Környezeti páratartalom	-10 ℃ ~ + 40 ℃ (Ha a környezeti hőmérséklet 40 ℃ és 50 ℃ között van, csökkentő művelet szükséges)
	Nedvesség	Kevesebb, mint 95% relatív páratartalom, vízcseppek kondenzációja nélkül
	Rezgés	Kevesebb, mint 5,9 m/s² (0,6 g)
	Tárolási hőmérséklet	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
