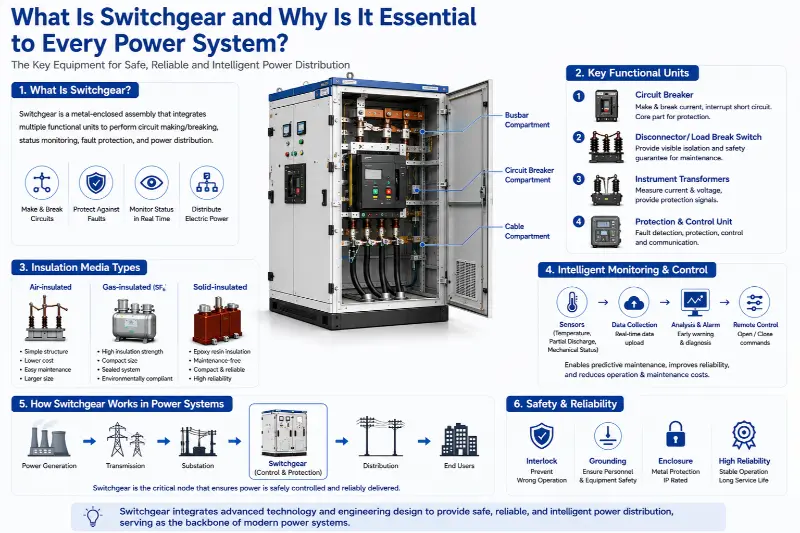

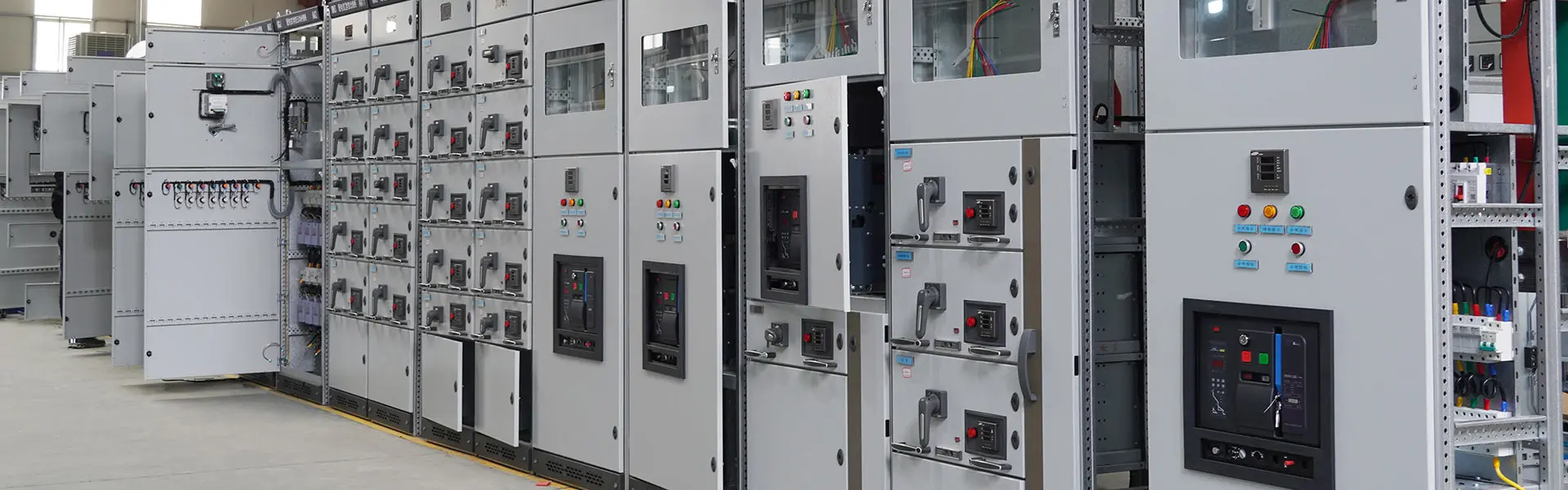

Miért a kapcsolóberendezés a kulcscsomópont a modern energiarendszerekben?

Az elektromos rendszerben aelektromos energia átviteleaz erőművektől a végfelhasználókig egy sor összetett szabályozási, elosztási és védelmi szakaszt foglal magában. Ez a folyamat sokkal többet jelent, mint a vezetékek egyszerű csatlakoztatását; kifinomult, összehangolt berendezésekre támaszkodik. Az elektromos hálózat kritikus csomópontjaként szolgáló kapcsolóberendezések olyan funkciókat látnak el, amelyek jóval túlmutatnak a „kapcsolás” egyszerű fogalmán. Lényegében egy több funkcionális egységet integráló, fémmel zárt szerelvényről van szó, amelynek feladata az olyan alapvető műveletek elvégzése, mint az áramkör létrehozása és megszakítása, állapotfigyelés, hibavédelem és áramelosztás. A kapcsolóberendezések megértése kulcsfontosságú annak megértéséhez, hogy a modern energiaellátó rendszerek hogyan érik el a biztonságos, megbízható és rugalmas áramellátást.

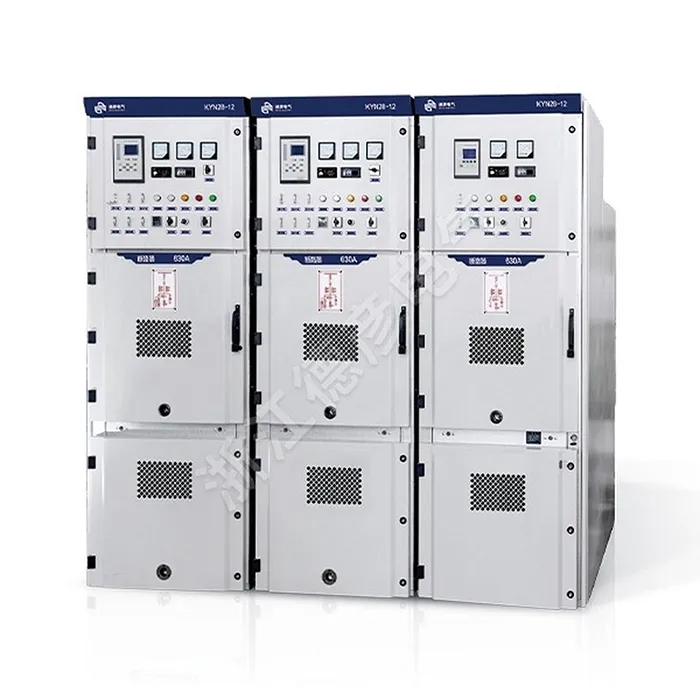

A kapcsolóberendezések alapvető értéke az "elszigetelés" és a "vezérlés" fizikai megvalósításában rejlik. Az energiaellátó rendszereknek különféle működési feltételeket kell kezelniük, ideértve a rutinszerű áramátvitelt és kimaradásokat, a berendezések karbantartása során történő biztonságos leválasztást, valamint a hibák esetén a gyors leválasztást. A kapcsolóberendezések a belső funkcionális egységek mechanikus kombinációjával és elektromos reteszelésével szabványosítják és biztosítják ezeket a műveleteket. Fém burkolata robusztus védőréteget képez, fizikailag elválasztva a feszültség alatt álló alkatrészeket a külső környezettől és a személyzettől. Belül a válaszfalak tovább osztják az egységet független rekeszekre – például gyűjtősínkamrára, megszakítókamrára és kábelkamrára. Ez a kialakítás biztosítja, hogy ha az egyik rekeszben hiba lép fel, annak hatása lokális maradjon, megakadályozva az incidens fokozódását. Ez a moduláris, részekre osztott tervezési filozófia képezi az alapját annak, hogy a kapcsolóberendezések hogyan biztosítják a rendszer általános stabilitását.

Funkcionális összetételét tekintve egy tipikus kapcsolóberendezés nem csupán egyetlen berendezés, hanem egy miniatűr rendszer. Több kulcsfontosságú funkcionális egységből áll, amelyek összehangoltan működnek:

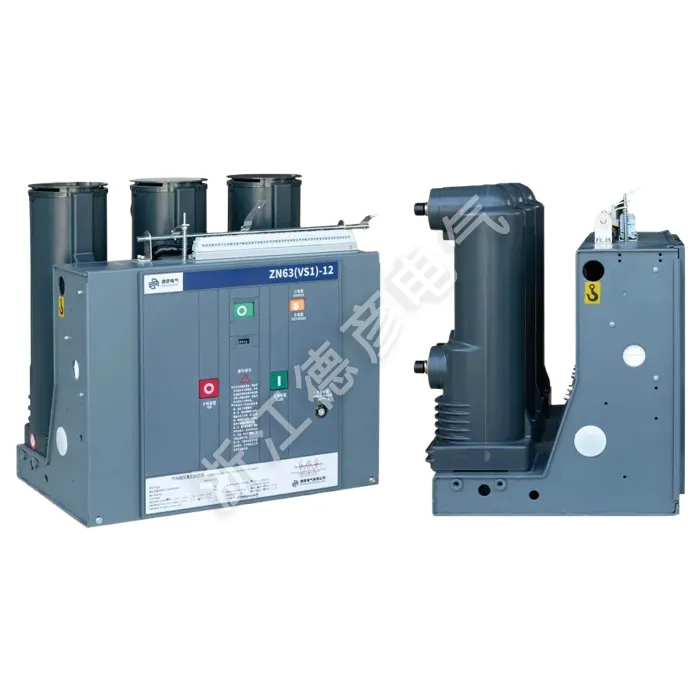

1. Fő áramkör-készítő és megszakító egység: A fő alkotóelem itt a megszakító. Képes áramkörök létrehozására és megszakítására normál terhelési körülmények között; ami még fontosabb, rövidzárlat vagy súlyos túlterhelés esetén belső kioldó mechanizmusa lehetővé teszi, hogy ezredmásodperceken belül automatikusan kioldjon, megszakítva a hibaáramot. Megszakítóképessége közvetlenül meghatározza a kapcsolóberendezés által kezelhető rövidzárlati hibák nagyságát.

2. Biztonsági leválasztás és látható megszakító egység: Ezt a funkciót elsősorban szakaszolók (leválasztók) vagy terhelésmegszakítók látják el. A szakaszolókat a megszakító kinyitása után használják, hogy tiszta, megbízható légszigetelt rést hozzanak létre, látható biztonságot biztosítva a berendezés karbantartásához. A terhelés-megszakító kapcsolók a következő kategóriákba sorolhatók: 1. Légszigetelt: Ezek elsődleges szigetelőközegként atmoszférikus nyomású levegőt használnak. Az előnyök közé tartozik az egyszerű szerkezet, az alacsonyabb költségek és a könnyű karbantartás. A hátrányok közé tartozik a berendezés terjedelmes mérete; mivel a levegő dielektromos szilárdsága viszonylag alacsony, a biztonság érdekében nagy elektromos távolságra van szükség. A belső alkatrészek is érzékenyek az olyan környezeti tényezőkre, mint a páratartalom és a por.

3. Gázszigetelt: A kén-hexafluorid (SF6) gázt jellemzően szigetelő és ívoltó közegként használják. Az SF6 gáz kiváló szigetelési és ívoltási képességeket kínál, lehetővé téve, hogy az ezt a technológiát használó kapcsolóberendezések rendkívül kompaktak legyenek, kis helyigénnyel, miközben immunisak maradnak a külső környezeti zavarokkal szemben. A technológia azonban nagymértékben támaszkodik a gáztömítési technikákra; továbbá az SF6 erős üvegházhatású gáz, kinyerésére és ártalmatlanítására szigorú környezetvédelmi előírások vonatkoznak.

4. Szilárd szigetelés: Szilárd anyagokat, például epoxigyantát használnak a primer áramkör elemeinek (pl. megszakítók, szakaszolók) egyetlen integrált modulba történő öntésére vagy tokozására. Ez a technológia teljesen kiküszöböli a külső környezet hatását, és karbantartásmentes működést tesz lehetővé, a berendezés mérete a lég- és gázszigetelt típusok közé esik. A kihívás az anyagfeldolgozással és a hőelvezetéssel kapcsolatos tervezés rendkívül magas követelményeiben rejlik.

A modern kapcsolóberendezések kialakítása egyre nagyobb hangsúlyt fektet az állapot megfigyelhetőségére és az intelligens üzemeltetésre és karbantartásra. A hagyományos időszakos karbantartási modellek az állapotalapú prediktív karbantartás felé tolódnak el. Ez a szekrénybe beépített különféle érzékelőkre támaszkodik: a hőmérséklet-érzékelők figyelik a hőképződést az érintkezőknél és a gyűjtősín csatlakozási pontoknál; részleges kisülési érzékelők észlelik a korai stádiumú belső szigetelési hibákat; a mechanikai jellemzők érzékelői pedig rögzítik a megszakítók nyitási és zárási sebességét és időzítését. Az összegyűjtött adatok feltöltésre kerülnek egy háttérrendszerbe, ahol a nagy adatelemzés korai figyelmeztetést ad a lehetséges hibákról, lehetővé téve a célzott karbantartást; ez jelentősen növeli az áramellátás megbízhatóságát és csökkenti az üzemeltetési és karbantartási költségeket.

A kapcsolóberendezések nem működnek elszigetelten; másodlagos vezérlőrendszere neurális interfészként szolgál a modern intelligens hálózatokba való integráláshoz. A szabványos kommunikációs protokollokon keresztül a védelemre, mérésre és állapotra vonatkozó adatok továbbíthatók az alállomási automatizálási rendszerekbe vagy a magasabb szintű diszpécser központokba. Távirányító parancsokat is tud fogadni a távoli nyitási és zárási műveletek végrehajtásához. Ez a kétirányú információcsere-képesség lehetővé teszi a hálózati diszpécserek számára, hogy valós időben figyeljék a hálózat peremének működési állapotát, és elősegíti a gyors hibaelhárítást és az áramellátás helyreállítását – ez az öngyógyító hálózat felépítésének alapvető eleme.

A beépítést és a hosszú távú üzemeltetést illetően a kapcsolóberendezések teljesítményét számos tényező befolyásolja. A beépítési alapok síksága, a gyűjtősín csatlakozások meghúzási nyomatéka és a földelő hálózat megbízhatósága kiindulási feltételként szolgál, amely meghatározza annak élettartamát. Működés közben a belső alkatrészek elektromos és mechanikai kopást halmoznak fel; a csatlakozások meglazulhatnak a hőtágulás/összehúzódás vagy az elektromágneses erők hatására, ami túlmelegedéshez vezethet; és a szigetelőanyagok idővel fokozatosan öregszenek. Még a legfejlettebb berendezések is professzionális ellenőrzéseket, hőmérséklet-figyelést és részleges kisülési vizsgálatot igényelnek az állapotváltozások nyomon követéséhez.

Az energiarendszer kritikus csomópontjaként a kapcsolóberendezések tervezési filozófiáját testesítik meg, amelyet magas szintű integráció, funkcionális specializáció és a biztonsági redundanciára való összpontosítás jellemez. A masszív külső fémburkolattól a bonyolult belső elektromos logikáig és az alapvető fizikai leválasztási elvektől a legmodernebb intelligens érzékelési technológiákig minden részlet egy alapvető célt szolgál: megbízható vezérlőpontok és biztonsági korlátok létrehozása bonyolult energiaáramlások közepette. A kapcsolóberendezések mélyreható ismerete azt mutatja, hogy a folyamatos, stabil tápellátást nem lehet magától értetődőnek tekinteni; inkább a szigorú mérnöki tervezésre és a folyamatos technológiai fejlődésre támaszkodik, amely számtalan ilyen kritikus berendezés mögött áll. Ezek az egységek névleges áramerősséggel képesek áramkörök létrehozására és megszakítására, és ellenállnak a meghatározott rövidzárlat-képző áramoknak, ezért ezeket az egységeket gyakran biztosítékokkal párosítják bizonyos alkalmazásokhoz. A köztük és a megszakítók közötti mechanikus vagy elektromos reteszelés kulcsfontosságú a működési hibák megelőzésében.
