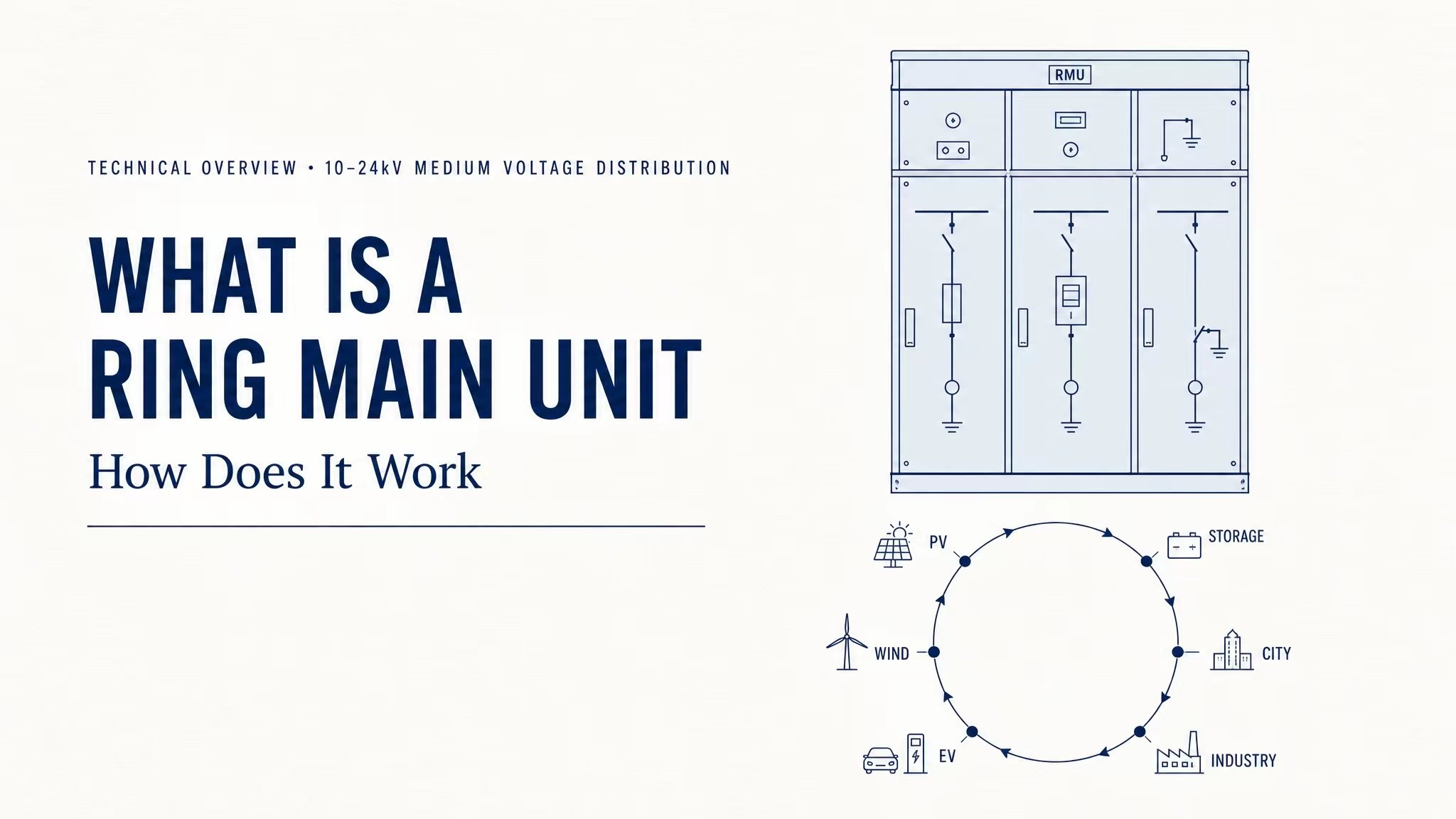

Mi az a gyűrűs főegység és hogyan működik

Városi kábelvezeték felújításban, új energia áramelosztásának támogatásában, lakóközösségek és ipari parkok áramellátási projektjeiben,Ring főegységek(RMU-k) a 10–24 kV-os középfeszültségű gyűrűs elosztó hálózatok magkapcsolói. Kompakt szekrényszerkezetüknek, megbízható terheléskapcsoló-szerelvényeiknek és rugalmas gyűrűs tápellátási módjuknak köszönhetően az RMU-k a kültéri áramelosztás, a dobozos alállomás-illesztés és a földalatti csővezetékes áramelosztás főbb berendezéseivé váltak. Ez a dokumentum részletesen bemutatja a berendezések alapvető működési elveit, az öt fő előnyt, az alkalmazható helyszíneket, a rutinellenőrzést és karbantartást, valamint az új, környezetbarát gázszigetelt RMU-k műszaki trendjét az iparban, kiszolgálva az elektromos szektorban gyakori keresési kulcsszavakat.

I. Alapvető működési elv

A gyűrűs tápegység zárt gyűrűs tápellátási hurok kialakítását jelenti több nagyfeszültségű kábel egymáshoz csatlakoztatásával. A belső alkatrészekkel, köztük terheléskapcsolókkal, földelőkapcsolókkal és biztosítékokkal felszerelt RMU-k vezérlik a hurkon belüli kábelvezetékek be- és leválasztását.

Ha a gyűrűhálózat egyik szakaszán rövidzárlat vagy kábelsérülés következik be, az RMU gyorsan le tudja választani a hibás szegmenst. A hangáramkörök továbbra is képesek kétirányú áramot továbbítani, elkerülve az áramkimaradásokat az egész területen, és nagymértékben javítva a városi elosztóhálózatok áramellátásának stabilitását --- ez az alapvető funkciója, amely megkülönbözteti a hagyományos nagyfeszültségű kapcsolószekrényektől.

II. Öt alapvető termékjellemző

1. Kompakt szekrény kialakítás a telepítési hely megtakarítása érdekében
A moduláris integrált szerkezetnek köszönhetően a teljes térfogata jóval kisebb, mint a hagyományos nagyfeszültségű kapcsolószekrényeké. Közvetlenül beépíthető közúti zöldövezetekbe, kábelkutakba és szűk földalatti áramelosztó helyiségekbe, így ideális hely szűkös városi kültéri áramelosztó pontokhoz.

2. Több választható szigetelőanyag kiemelkedő biztonsági teljesítménnyel
A piac különféle típusokat kínál, köztük SF6 gázszigetelt, száraz levegővel környezetbarát gázszigetelésű, szilárd szigetelésű és légszigetelt termékeket. A teljesen zárt szekrényszerkezet víz- és porálló, IP67 védelmi fokozattal rendelkezik, ellenáll az eső, homok, nedvesség és parti sóköd által okozott eróziónak, éjjel-nappali kültéri használatra.

3. Gyűrűs tápegység gyors hibaelhárítással
Támogatja a kettős teljesítményű gyűrűkapcsolást. Ha egyetlen ágon hiba lép fel, az egység azonnal lezárja és leválasztja a hibát anélkül, hogy megszakítaná a többi felhasználó áramellátását, így nélkülözhetetlenné válik az elektromos hálózat korszerűsítéséhez és felújításához a régi városi területeken.

4. Egyszerű szerkezet hosszú távú karbantartásmentes teljesítménnyel
A gázszigetelt RMU-k belső alkatrészei mentesek a környezeti levegő által okozott oxidációtól, így csökken a napi ellenőrzési munkaterhelés. A mechanikus terheléskapcsolók nagy tartóssággal büszkélkedhetnek, és ellenállnak a gyakori kapcsolási műveleteknek.

5. Intelligens frissítés támogatása elsődleges-másodlagos integráción keresztül
Az új intelligens RMU-k érzékelőkapcsokkal vannak felszerelve a hőmérséklet, a gáznyomás és a vezetékhiba jelek távoli felügyeletére. Az intelligens hálózati háttérrendszerekkel kompatibilisek, lehetővé teszik a felügyelet nélküli működést és az automatikus hibariasztásokat, igazodva az áramelosztás intelligens átalakulási trendjéhez.

III. Fő alkalmazási forgatókönyvek

● Földkábel felújítás régi városrészekbenés kültéri áramelosztó gyűrűhálózatok az önkormányzati utak mentén

● Nagyfeszültségű áramelosztó egységek lakónegyedekhez, kereskedelmi komplexumokhozés mélygarázsok

● Bejövő és kimenő kapcsolószekrényekdoboz típusú alállomásokon belül

● 10 kV-os hálózatra kapcsolt áramelosztásfotovoltaikus erőművekhez és elosztott energiatárolási projektekhez

● Ipari parkok, ipari övezetek, bányák áramellátó rendszereinek támogatásaés gyorsforgalmi infrastruktúra

● Kültéri áramellátási pontok a tengerparti utcákban, városokban és vidéki területeken;A korróziógátló szekrények alkalmazkodnak a zord működési környezethez

IV. Szabványos napi karbantartási módszerek

1. Rendszeresen ellenőrizze a szekrény külsejéthorpadások, korrózió vagy elöregedett/sérült tömítőcsíkok esetén a szekrényajtókon; javítsa ki a repedezett festéket, hogy megakadályozza a rozsdásodást és a víz bejutását.

2. Rendszeresen ellenőrizze a gázkamra nyomásátgázszigetelt modellek, és azonnal kezelni az alacsony nyomású szivárgás riasztásokat.

3. Ismételten tesztelje a sima kapcsolási teljesítménytterheléskapcsolók és földelő kapcsolók, és tisztítsa meg a felgyülemlett port és törmeléket a szekrényben.

4. Ellenőrizze a kábelcsatlakozások hőmérsékletétaz olyan rejtett veszélyek kiküszöbölésére, mint a meglazult és túlmelegedett vezetékcsatlakozók.

5. Rendszeresen végezzen szigetelési feszültségállósági vizsgálatokatés ellenőrizze az intelligens felügyeleti terminálok és hibajelzők normál működését.

V. Iparfejlesztési irányzat

A Dual Carbon politika által vezérelve a környezetbarát, száraz levegővel szigetelt RMU-k széles körben elterjedtek. A hagyományos üvegházhatású gáz kén-hexafluoridot tiszta levegőre cserélik, mint szigetelő közeget a kiváló környezeti teljesítmény érdekében. Eközben az elsődleges-másodlagos integráció, a miniatürizálás és az intelligencia az iparág fő irányvonalává vált, és az RMU-k továbbra is megbízható támogatást nyújtanak a városi intelligens elosztóhálózatok kiépítéséhez.
