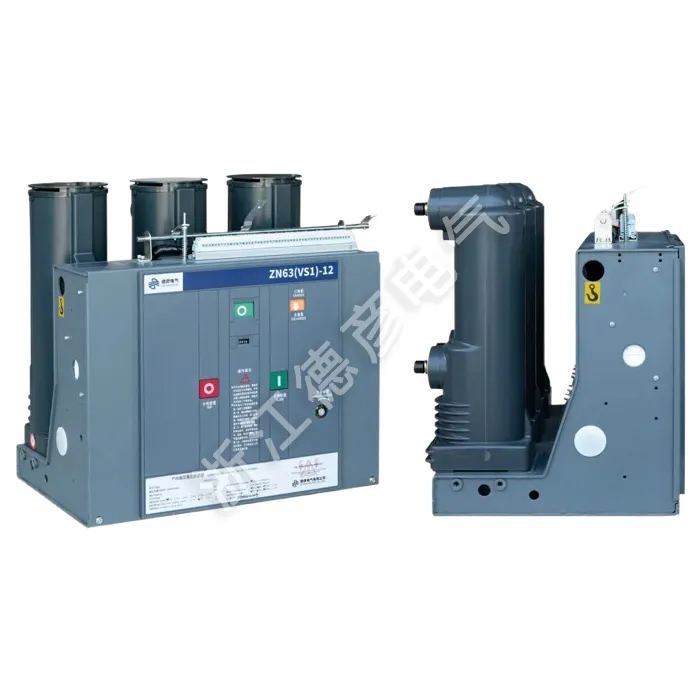

Beltéri vákuum-megszakító kézikocsival

A Deyan Electric egy professzionális beszállító, gazdag gyártási tapasztalattal az ipari elektromos készülékek területén, és az ipari elektromos készülékek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére szakosodott. Fő termékei közé tartoznak az olyan erősáramú berendezések, mint a gázszigetelt kapcsolóberendezések, gyűrűs főegységek, kompakt alállomások és nagy/kisfeszültségű kapcsolóberendezések.
Beltéri vákuum-megszakító kézikocsival (kihúzható) az egyszerű karbantartás és tesztelés érdekében. Vákuumos megszakítási technológiájával, kompakt felépítésével és rugalmas működésével megbízható áramkörvédelmet nyújt, így ideális az áramelosztó rendszerekhez és az ipari alkalmazásokhoz.

Kérdés küldése

termékleírás

A beltéri vákuummegszakító kézikocsival egy háromfázisú AC 50Hz beltéri kapcsolóberendezés, 12kV névleges feszültséggel. Alkalmas ipari üzemek, erőművek, alállomások és elektromos létesítmények vezérlésére és védelmére, és ideális gyakori üzemeltetést igénylő helyekre. Integrált működtetőmechanizmussal és megszakítótesttel. A beltéri vákuum-megszakító kézi kocsival fix beépítési egységként is kialakítható, vagy külön benyomó mechanizmussal felszerelhető, hogy kihúzó egységet képezzen. A kézikocsis főáramkörrésszel rendelkező beltéri vákuum megszakító tartalmazhat teljesen tokozott, szilárd szigetelt oszlopokat a kompakt méret, a nagy megbízhatóság és a karbantartásmentes működés érdekében. Kompatibilis a kihúzható kapcsolószekrényekkel, mint például a KYN28-12(GZS), míg a fix szerelésű változat XGN rögzített kapcsolószekrényekbe integrálható.

Termékparaméter ( specifikáció )

Sorozatszám	Név		Egység	Adat
1	Névleges feszültség		kV	12
2	Maximális üzemi feszültség		KV	12
3	Névleges áram		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Névleges rövidzárlati megszakító áram (Névleges hőstabilitási áram – RMS)		KA	20/25	31.5		40
5	Névleges rövidzárlati záróáram (csúcs)		KA	50/63	80		100
6	Névleges csúcsállósági áram (névleges dinamikus stabilitási áram - csúcs)		KA	50/63	80		100
7	4S névleges rövidzárlat-ellenállási áram		KA	20/25	31.5		20/25
8	Névleges szigetelési szint	Üzemi feszültségállóság (névleges törés előtt és után) / 1 perc teljesítményfrekvencia feszültségállóság	KV	42. föld (48. törés)
		Ellenállási feszültség (névleges törés előtt és után) / Csúcs névleges villámimpulzus-ellenállási feszültség		75. föld (85. törés)
9	Névleges termikus stabilitási idő		S	4
10	Névleges működési sorrend			Külön -0.3S - Kombinált -180S - Kombinált
11	Mechanikai élettartam		Második	20000
12	Névleges rövidzárlati megszakítási áram A megszakítások száma		Második	50
13	Működési mechanizmus Névleges zárófeszültség (DC)		v	AC, DC 110 220
14	Működési mechanizmus Névleges nyitási feszültség (DC)		v	AC, DC 110 220
15	Érintkezési rés		mm	11±1
16	Túllöket (érintkezőrugó-összenyomási hossza)		mm	3,5±0,5
17	Háromfázisú zárási és nyitási visszapattanási idő		ms	≤2
18	Érintkező visszapattanási ideje zárás közben		ms	≤2
19	Átlagos kioldási sebesség		m/s	0,9-1,2
	Átlagos zárási sebesség		m/s	0,5-~0,8
20	Nyitva tartás	Maximális üzemi feszültségen	S	≤0,05
21		Minimális üzemi feszültségen		≤0,08
22	Záróra		S	0.1
23	Az egyes fázisú főáramkörök ellenállása		μΩ	630 ≤50		1250 ≤ 45
24	Megengedett halmozott kopási vastagság mozgó és álló érintkezőknél		mm	3

A termék jellemzői és alkalmazása

Kézikocsi (kihúzható) kivitel

Speciális vákuummegszakítás

Fokozott biztonság reteszekkel

Tavaszi működési mechanizmus

Sokoldalú alkalmazás

Alkalmazási tartomány

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelő kapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

Indoor Vacuum Circuit Breaker With Handcart
