Nagyfeszültségű helyi meddőteljesítmény kompenzációs eszköz

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással. A nagyfeszültségű helyi meddőteljesítmény-kompenzációs eszköz a meddőteljesítmény-áramlás dinamikus kezelésével javítja a hálózat stabilitását és az energiaminőséget. Javítja a feszültségszabályozást, csökkenti az átviteli veszteségeket és növeli a rendszer kapacitását az automatikus kondenzátor/reaktor váltás vagy a fejlett teljesítményelektronika révén

Kérdés küldése

termékleírás

A nagyfeszültségű helyi meddőteljesítmény-kompenzációs eszköz egy 6-10 kV/50 Hz-es beltéri egység, amelyet háromfázisú váltakozó áramú motorokhoz terveztek. Lokalizált meddőteljesítmény-kompenzációt biztosít a kondenzátorok automatikus kapcsolásával, szinkronban a motor működésével – bekapcsolása indításkor és lekapcsoláskor.

A nagyfeszültségű helyi meddőteljesítmény-kompenzációs eszköz két konfigurációt kínál: egyszerűsített változat, biztosítékkal védett közvetlen csatlakozással a motorkapcsokhoz, az áramot a motor üresjárati áramának 90%-ára korlátozza, hogy megakadályozza az öngerjesztő túlfeszültséget (tipikus teljesítménytényező 0,9); valamint egy nagyobb kompenzációs kapacitást támogató vákuumkontaktor kapcsolási modell, amely 0,95 feletti teljesítménytényezőt ér el. A TBBJ nagyfeszültségű helyi meddőteljesítmény-kompenzációs eszköz fő előnyei közé tartozik a csökkentett teljesítményveszteség, a jobb feszültségminőség és a jobb motorindítási teljesítmény, amely kiváló kompenzációt biztosít a központi rendszerekhez képest.

Termékparaméter ( specifikáció )

Paraméter kategória	Specifikáció
Elektromos minősítések
Névleges feszültség	6 kV, 10 kV
Névleges frekvencia	50 Hz / 60 Hz
Kompenzációs kapacitás tartomány	100 ~ 5000 kvar (testreszabható)
Teljesítmény
Célteljesítménytényező (kompenzáció után)	≥ 0,95
Válaszidő	Kontaktor alapú: < 100 ms TSC (tirisztor alapú): < 20 ms
Kapcsolási módszer	Vákuumkontaktor vagy tirisztor kapcsolómodul (TSC)
Védelem és vezérlés
Ellenőrzési elv	Automatikus kapcsolás szinkronizálva a motor működésével; meddő teljesítmény/teljesítménytényező zárt hurkú szabályozás.
Szabványos védelmek	Túláram, túlfeszültség, alacsony feszültség, differenciál, túlmelegedés, rövidzárlat
Kulcsfunkció	Megakadályozza az öngerjesztő túlfeszültséget a motor leállása után.
Kommunikáció	Opcionális RS485/MODBUS-RTU vagy Ethernet/IP
Szabványok és környezet
Tervezési szabvány	GB/T, IEC 62271
Telepítés	Beltéri
Környezeti hőmérséklet	-10 °C és +45 °C között
Magasság	≤ 1000 m (fölötti hatás)

A termék jellemzői és alkalmazása

Pontos lokalizált kompenzáció

Automatikus szinkronizált működés

Kettős konfigurációs rugalmasság

Az öngerjesztés megelőzése

Jelentős energiaoptimalizálás

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

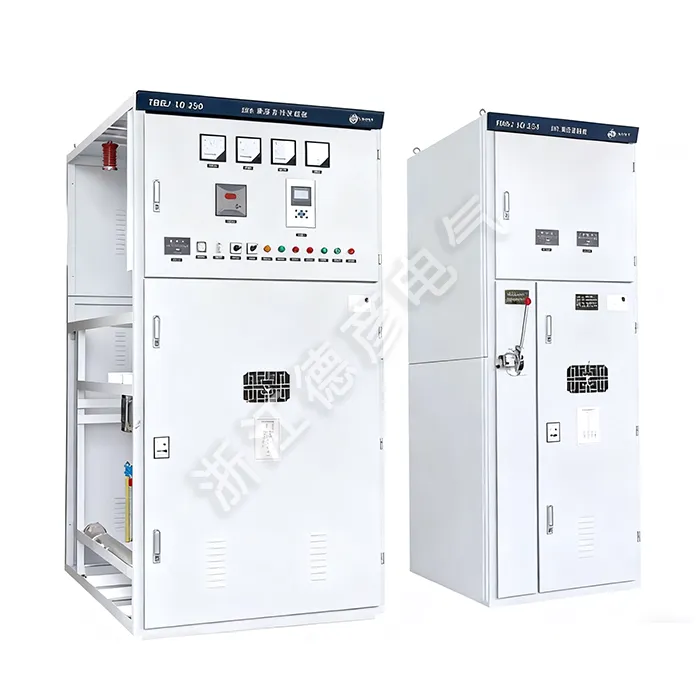

High Voltage Local Reactive Power Compensation Device
