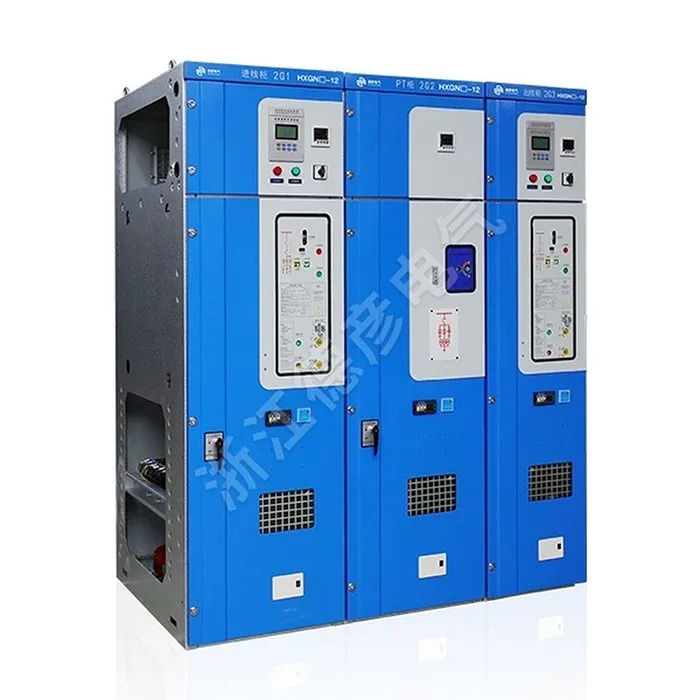

Légszigetelt kompakt kapcsolóberendezés

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással. Az AIR-szigetelt kompakt kapcsolóberendezés magkapcsoló eleme jellemzően rendkívül megbízható SF6 gáz- vagy vákuumterhelés-megszakító kapcsolót alkalmaz, amely erős terhelés-áram kapcsolási teljesítményt és megbízható rövidzárlat-képző képességet biztosít. Az AIR-szigetelt kompakt kapcsolóberendezés burkolata kiváló minőségű acéllemezekből készül, amelyeket számítógéppel vezérelt (CNC) eljárásokkal alakítottak ki, így biztosítva a robusztus mechanikai szilárdságot és a korrózióállóságot. A legfontosabb tervezési jellemző a kivételes kompaktság. Az optimalizált háromdimenziós elrendezésnek köszönhetően több funkcionális rekeszt – beleértve a gyűjtősínt, a kapcsolót, a kábelt és a műszer/működtető mechanizmus kamráit – integrál minimális térbeli lábnyomon belül. Ezeket a rekeszeket tömör földelt fém válaszfalak választják el, ami egy kritikus biztonsági elem, amely biztosítja a működés integritását és megakadályozza a belső hibák továbbterjedését.

Kérdés küldése

termékleírás

Az AIR-szigetelt kompakt kapcsolóberendezés, amelyet cégünk az energiafelhasználók elektromos berendezések megbízhatósága, biztonsága és kompaktsága iránti igényeire reagálva fejlesztett ki, légszigeteléssel, kompakt kialakítással, teljes szellemi tulajdonjoggal és átfogó típusteszttel rendelkezik. Alkalmas 10 kV/7,2 kV elektromos rendszerekhez középületekben, kereskedelmi lakóépületekben, ipari és bányászati gyártási szektorban. A légszigetelt kompakt kapcsolóberendezés ideális nagyfeszültségű, motorral hajtott komplett gépészeti berendezésekhez is, amelyek kompakt megoldásokat igényelnek.

Termékparaméter ( specifikáció )

Sorozatszám	Projekt	Egység	Terheléskapcsoló szekrény	Kombinált elektromos szekrény	Áramköri megszakító szekrény
01	Névleges feszültség	kv	12	12	12
02	Névleges frekvencia	HZ	50/60	50/60	50/60
03	Névleges áram	A
04	Fő busz	A	630	630	630
05	Kirendeltség főbusz	A	630	125 (a biztosíték névleges áramától függően)	630
06	Névleges szigetelési szint	kV
07	Teljesítmény-frekvencia-ellenállási feszültség (fázis-fázis és fázis-föld)	Kv	42	42	42
08	Teljesítmény-frekvencia-ellenállási feszültség (szakadások között)	Kv	48	48	48
09	Teljesítmény-frekvencia-ellenállási feszültség (vezérlő- és segédáramkörök)	Kv	2	2	2
10	Villámimpulzus-álló feszültség (fázis-fázis és fázis-föld)	Kv	75	75	75
11	Villámimpulzus-ellenállási feszültség (portok között)	Kv	85	85	85
12	Névleges rövid idejű ellenállási áram (rpm.s)	kA
13	Fő áramkör	kA	20/3S	-	25/2S
14	Földelő áramkör	kA	20/2S	-	25/2S
15	Névleges csúcs ellenállási áram (csúcs)	kA	50	80	63
16	Névleges rövidzárlati záróáram (csúcs)	kA	50
17	Névleges rövidzárlati megszakító áram	kA	-	31.5	25
18	Névleges átviteli áram	kA	-	1700	-
19	Névleges aktív terhelés megszakító áram	A	630	-	-
20	Névleges zárt hurkú megszakítóáram	A	630	-	630
21	Névleges kábel töltő- és törési áram	A	10	-	15
22	Védelmi besorolás	Második	IP3X	IP3X	IP3X
23	Mechanikai élettartam
24	Töltéskapcsoló		5000	5000	10000
25	Földelő kapcsoló		2000	2000	2000

A termék jellemzői és alkalmazása

1. Kompakt és helytakarékos kialakítás

2. Levegő használata elsődleges szigetelőközegként

3. Költséghatékonyság és gazdasági előnyök

4. Fokozott biztonság robusztus biztosítórendszerekkel

5. Nagy megbízhatóság és könnyű karbantartás

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

Air-Insulated Compact Switchgear
