Melyik gyűrűs főegységet válassza?

A gyűrűs főegység (RMU) a \(10\mathrm{kV}\) gyűrűs elosztó hálózatok magkapcsolója – de a megfelelő kiválasztása korántsem egyszerű. A válasz kevésbé magától a terméktől, mint a működési környezettől, a tápellátási sémától és a funkcionális igényektől függ. Ez a cikk végigvezeti a kiválasztási döntést a szigetelési forma, az alkalmazási forgatókönyv és az elektromos paraméterek szerint, hogy a megfelelő RMU-t a projektjéhez illessze.

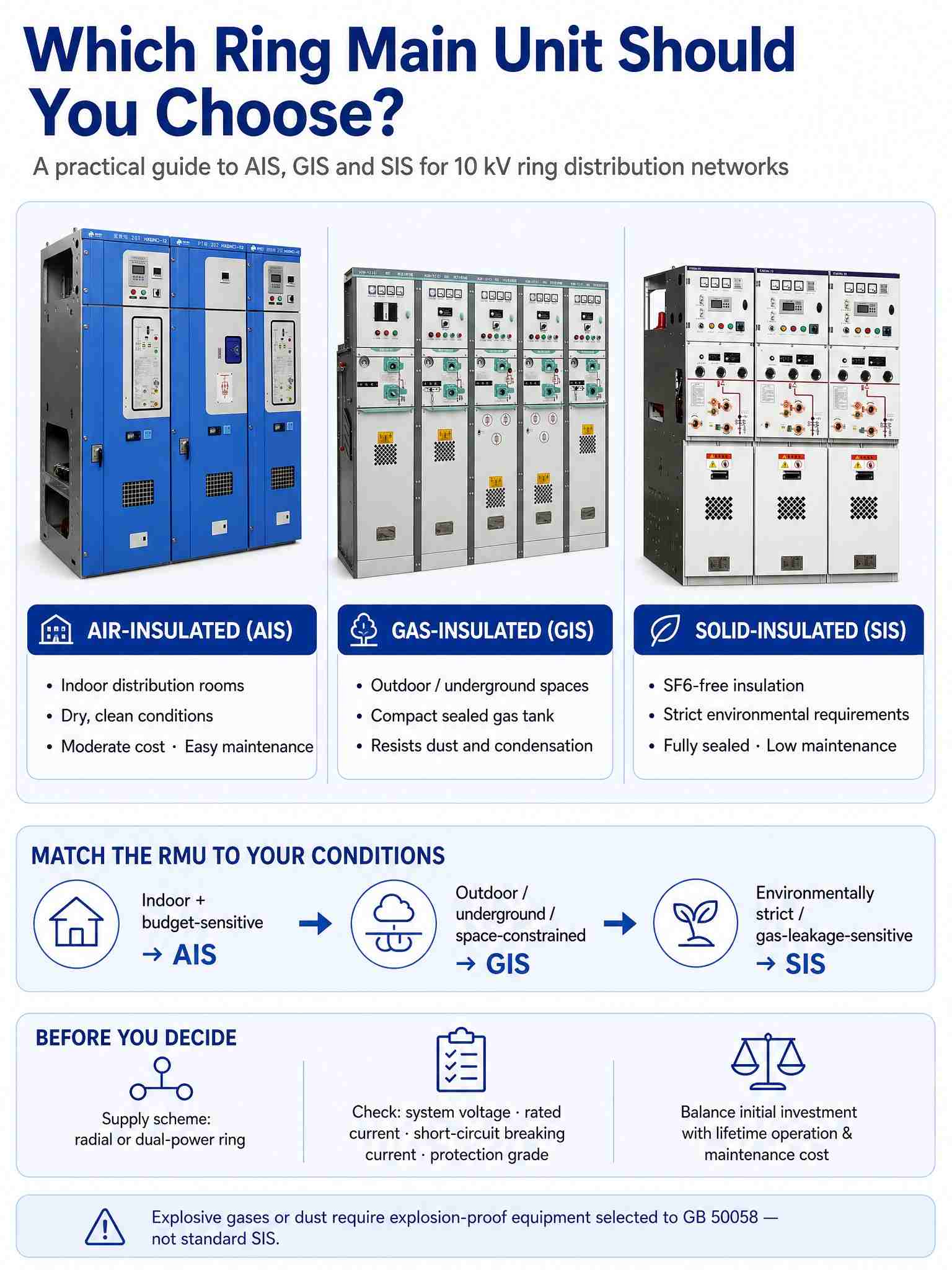

Kezdje a szigetelési formával – ez határozza meg a lábnyomot, a környezeti alkalmazkodóképességet és a karbantartási terheket.

• A légszigetelt RMU-k (AIS) megfelelnek a beltéri elosztó helyiségeknek száraz, tiszta és jól karbantartott körülmények között. Mérsékelt költséget, intuitív felépítést és egyszerű karbantartást kínálnak, de a szekrények nagyobbak és érzékenyek a nedvességre és a porra.
• A gázszigetelt RMU-k (GIS) alkalmasak kültéri kapcsolóállomásokhoz, földalatti csőgalériákhoz, szűk elosztóterekhez és fotovoltaikus projektekhez. Zárt gáztartályuk kompakt méretet, kis helyigényt és erős por- és páralecsapódásállóságot biztosít – magasabb költségek mellett.
• A szilárd szigetelésű RMU-k (SIS) megfelelnek a szigorú környezetvédelmi követelményeknek megfelelő projekteknek – SF6-mentes, gázszivárgás vagy üvegházhatás kockázata nélkül –, valamint a tűzbiztonságra és a gázszivárgásra érzékeny forgatókönyvekre. A primer vezetékek gáztöltés nélkül, epoxigyantába vannak zárva, így teljesen tömített, kevés karbantartást igénylő kialakítást biztosítanak, bár magasabb feldolgozási igényekkel.

Megjegyzés: robbanásveszélyes gázokkal vagy porral rendelkező telephelyeken a GB 50058 (Robbanásveszélyes légkörben Elektromos Telepítések Tervezési Szabályzat) szerint kiválasztott robbanásbiztos elektromos berendezéseket kell használni, nem pedig szabványos szilárd szigetelésű RMU-kat.

Ezután párosítsa a forgatókönyvet.

Egyszerűen fogalmazva: beltéri és költségvetés-érzékeny projektek \(\rightarrow\) AIS; kültéri, földalatti vagy helyszűkített helyek \(\rightarrow\) GIS; környezetvédelmi szempontból szigorú vagy gázszivárgásra érzékeny projektek \(\rightarrow\) SIS (valójában robbanásveszélyes légkörben robbanásbiztos berendezés szükséges GB 50058 szerint). Az új energiadoboz típusú alállomások és intelligens elosztó hálózatok esetében egyre inkább a primer-szekunder integrációval rendelkező gázszigetelt egységek válnak a fősodorba, lehetővé téve a távfelügyeletet, az automatikus hibariasztást és a felügyelet nélküli működést.

Ellenőrizze az áramellátási sémát és az elektromos paramétereket.

A szigetelési formán túl ellenőrizze, hogy a hálózat egyszerű radiális vagy kettős tápgyűrűs táplálást igényel-e, és ellenőrizze az alapvető paramétereket – a rendszer feszültségét, névleges áramát, rövidzárlati megszakítóáramát és védelmi fokozatát. Ezeknek meg kell felelniük a hálózati konfigurációnak és a terhelési skálának; ellenkező esetben még a megfelelő szigeteléstípus sem garantálja a biztonságos működést.

Egyensúlyozza az első költséget az élettartam költségeivel.

Az ésszerű választás mérlegeli a kezdeti beruházást a hosszú távú üzemeltetési és karbantartási költségekkel. Egy olcsóbb egység, amely gyakori karbantartást igényel, vagy nem illeszkedik a környezetéhez, sokkal többe kerülhet élettartama során. Igazítsa az RMU-t az Ön feltételeihez – ne az árcédulához.
