Hogyan válasszuk ki a megfelelő középfeszültségű kapcsolóberendezést a biztonságos és megbízható áramelosztáshoz?

Középfeszültségű kapcsolóberendezéskritikus szerepet játszik az ipari üzemek, kereskedelmi létesítmények, közművek, megújuló energia projektek és infrastruktúra-fejlesztések villamosenergia-elosztó rendszereiben. A megfelelő megoldás kiválasztása közvetlenül befolyásolja az üzembiztonságot, a rendszer megbízhatóságát, a karbantartási hatékonyságot és a hosszú távú beruházási értéket. Ez a cikk elmagyarázza a középfeszültségű kapcsolóberendezések működését, a kulcsfontosságú kiválasztási kritériumokat, az ügyfelek gyakori kihívásait, a műszaki szempontokat és a bevált gyakorlatokat a folyamatos és biztonságos áramelosztást támogató megbízható rendszer kiválasztásához.

Tartalomjegyzék

• Mi az a középfeszültségű kapcsolóberendezés?
• Miért fontos a középfeszültségű kapcsolóberendezés?
• A középfeszültségű kapcsolóberendezések fő alkatrészei
• A középfeszültségű kapcsolóberendezések általános típusai
• Hogyan válasszuk ki a megfelelő középfeszültségű kapcsolóberendezést
• Gyakori vásárlói fájdalompontok és megoldások
• Kapcsolóberendezés-típusok összehasonlító táblázata
• Karbantartási és biztonsági ajánlások
• Alkalmazások különböző iparágakban
• Gyakran Ismételt Kérdések
• Következtetés

Mi az a középfeszültségű kapcsolóberendezés?

A középfeszültségű kapcsolóberendezések elektromos megszakítók, megszakítók, védőrelék, gyűjtősínek, vezérlőrendszerek és felügyeleti eszközök kombinációja, amelyek középfeszültségű, jellemzően 1kV és 52kV közötti elektromos berendezések vezérlésére, védelmére és leválasztására szolgálnak.

Elsődleges feladata a biztonságos energiaátvitel és -elosztás biztosítása, miközben megvédi az elektromos hálózatokat a túlterheléstől, rövidzárlattól, berendezés meghibásodástól és egyéb rendellenes működési körülményektől.

A modern középfeszültségű kapcsolóberendezések jelentős fejlődésen mentek keresztül, intelligens felügyeleti rendszerekkel, digitális védelmi technológiákkal, íválló szerkezetekkel és kompakt kialakításokkal, amelyek javítják a biztonságot és a működési teljesítményt.

Miért fontos a középfeszültségű kapcsolóberendezés?

Az áramelosztó rendszerek különféle kockázatoknak vannak kitéve, beleértve az elektromos hibákat, a feszültségingadozásokat, a berendezések leromlását és a környezeti hatásokat. A középfeszültségű kapcsolóberendezések jelentik az első védelmi vonalat ezekkel a kihívásokkal szemben.

A legfontosabb előnyök közé tartozik:

• Fokozott személyi biztonság
• Megbízható hibaelhárítás
• Csökkentett berendezések károsodása
• Javított energiarendszer stabilitás
• Alacsonyabb karbantartási költségek
• Minimális leállás
• A berendezés meghosszabbított élettartama
• A nemzetközi szabványoknak való megfelelés

Megfelelően megtervezett kapcsolóberendezések nélkül egyetlen elektromos hiba jelentős termelési veszteségeket, költséges javításokat és komoly biztonsági kockázatokat okozhat.

A középfeszültségű kapcsolóberendezések fő alkatrészei

A főbb összetevők megértése segít a vásárlóknak értékelni a rendszer minőségét és teljesítményét.

Az egyes alkatrészek megbízhatósága közvetlenül befolyásolja a kapcsolóberendezések általános teljesítményét és a rendszer rendelkezésre állását.

A középfeszültségű kapcsolóberendezések általános típusai

A különböző alkalmazások eltérő kapcsolóberendezési technológiát igényelnek.

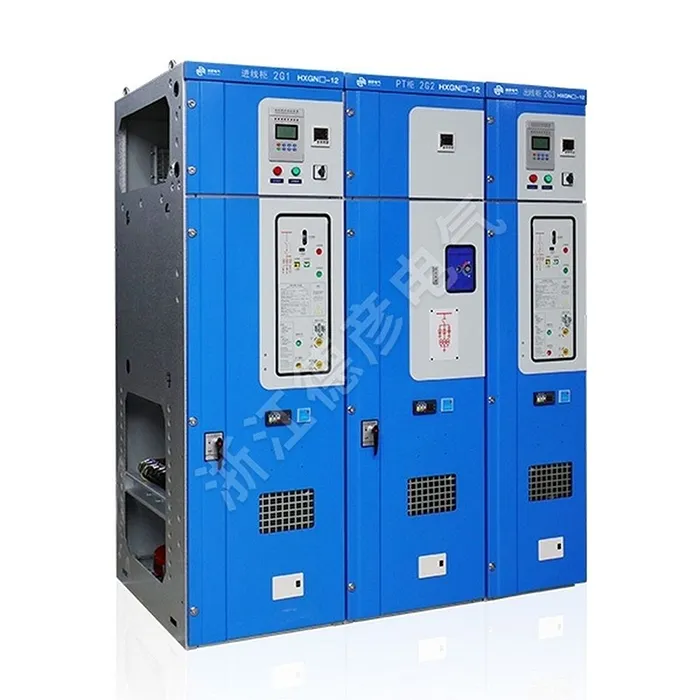

Levegőszigetelt kapcsolóberendezés (AIS)

Az AIS a környezeti levegőt használja elsődleges szigetelő közegként. Széles körben használják egyszerű kialakításának, egyszerű karbantartásának és alacsonyabb kezdeti befektetésének köszönhetően.

Gázszigetelt kapcsolóberendezés (GIS)

A GIS szigetelőgázt használ a zárt rekeszekben, így kompakt lábnyomot tesz lehetővé, miközben kiváló védelmet nyújt a környezeti szennyeződésekkel szemben.

Fémborítású kapcsolóberendezés

A fémbevonatú kialakítások fokozott biztonságot nyújtanak a rekeszes szerkezetnek köszönhetően. A kritikus alkatrészek külön földelt fémházakban vannak leválasztva.

Íválló kapcsolóberendezés

Ezeket a rendszereket úgy tervezték, hogy megvédjék a kezelőket a belső ívhibák során azáltal, hogy a nyomást és a forró gázokat elvezetik a személyzettől.

Szilárd szigetelésű kapcsolóberendezés

A szilárd szigetelési technológia környezetbarát teljesítményt biztosít, miközben csökkenti a karbantartási igényeket.

Hogyan válasszuk ki a megfelelő középfeszültségű kapcsolóberendezést

A megfelelő kapcsolóberendezés kiválasztása többet jelent, mint a névleges feszültségek összeegyeztetését. Számos műszaki és működési tényezőt alaposan meg kell vizsgálni.

1. Határozza meg a rendszerfeszültség követelményeit

A kapcsolóberendezésnek meg kell felelnie az elektromos hálózat névleges rendszerfeszültségének és szigetelési követelményeinek.

2. Értékelje a rövidzárlati kapacitást

A hibaáram szintek jelentősen eltérnek az egyes berendezések között. A kiválasztott kapcsolóberendezésnek biztonságosan el kell viselnie és meg kell szakítania a lehetséges maximális hibaáramot.

3. Vegye figyelembe a környezeti feltételeket

• Magas páratartalom
• Por expozíció
• Sószennyeződés
• Extrém hőmérsékletek
• Ipari szennyező anyagok
• Magassági telepítések

A környezeti tényezők nagyban befolyásolják a szigetelés teljesítményét és a berendezés élettartamát.

4. Tekintse át a biztonsági követelményeket

Azoknál a létesítményeknél, ahol nagy a kitettség a személyzet számára, íválló kialakításra, fejlett reteszelőrendszerekre és távvezérlési képességekre lehet szükség.

5. Mérje fel a rendelkezésre álló telepítési területet

A kompakt térinformatikai megoldásokat gyakran előnyben részesítik, ha az alállomás helye korlátozott, míg az AIS alkalmas lehet nagyobb létesítményekhez.

6. Tervezze meg a jövőbeli bővítést

A méretezhető kialakítás lehetővé teszi további adagolók és berendezések integrálását jelentősebb módosítások nélkül.

7. Értékelje a karbantartási követelményeket

A hozzáférhető rekeszekkel és intelligens diagnosztikával rendelkező berendezések kiválasztása jelentősen csökkentheti a karbantartási költségeket a berendezés életciklusa során.

Gyakori vásárlói fájdalompontok és megoldások

Sok vásárló találkozik hasonló kihívásokkal a kapcsolóberendezések beszerzése során. Ezen aggodalmak megértése segíthet elkerülni a költséges hibákat.

Kapcsolóberendezés-típusok összehasonlító táblázata

Karbantartási és biztonsági ajánlások

Még a legjobb minőségű középfeszültségű kapcsolóberendezések is megfelelő karbantartást igényelnek az optimális teljesítmény elérése érdekében teljes élettartamuk során.

Javasolt gyakorlatok:

• Végezzen rutinszerű szemrevételezést
• Rendszeresen ellenőrizze a szigetelés állapotát
• Rendszeresen ellenőrizze a védelmi reléket
• Ellenőrizze a megszakító működési mechanizmusait
• Ellenőrizze a gyűjtősín csatlakozásait
• Alkalmazzon hőkamerás vizsgálatokat
• Prediktív karbantartási programok végrehajtása
• Vezessen pontos karbantartási nyilvántartást

A megelőző karbantartás jelentősen csökkenti a váratlan leállások és a berendezések meghibásodásának kockázatát.

Alkalmazások különböző iparágakban

A középfeszültségű kapcsolóberendezések számos szektorban támogatják a kritikus műveleteket.

• Áramtermelő erőművek
• Közüzemi alállomások
• Olaj- és gázipari létesítmények
• Bányászati ​​műveletek
• Gyártó üzemek
• Adatközpontok
• Kereskedelmi épületek
• Megújuló energia projektek
• Közlekedési infrastruktúra
• Vízkezelő létesítmények

Minden iparág egyedi üzemeltetési követelményeket támaszt, ami egyre fontosabbá teszi az egyedi kapcsolóberendezés-megoldásokat.

Gyakran Ismételt Kérdések

Q1: Melyik feszültségtartományt tekintjük középfeszültségnek?

A középfeszültség általában az 1 kV és 52 kV között működő elektromos rendszereket jelenti, bár a pontos besorolás régiónként és szabványonként változhat.

Q2: Mennyi a középfeszültségű kapcsolóberendezések élettartama?

Megfelelő karbantartás mellett a modern kapcsolóberendezések gyakran 20-40 évig vagy tovább is megbízhatóan működnek.

3. kérdés: A GIS jobb, mint az AIS?

Egyik sem jobb általánosan. A GIS kompakt kialakítást és kiváló környezetvédelmet kínál, míg az AIS könnyebb hozzáférést és alacsonyabb kezdeti költségeket biztosít.

4. kérdés: Miért fontos az íválló kapcsolóberendezés?

Az íválló kapcsolóberendezések segítik a személyzet védelmét azáltal, hogy visszatartják és átirányítják a belső ívhibák során felszabaduló energiát.

5. kérdés: Támogathatják-e a középfeszültségű kapcsolóberendezések az intelligens hálózati alkalmazásokat?

Igen. A modern rendszerek gyakran tartalmaznak digitális reléket, kommunikációs protokollokat, távfelügyeletet és intelligens vezérlési funkciókat, amelyek támogatják az intelligens hálózati integrációt.

Következtetés

A megfelelő középfeszültségű kapcsolóberendezés kiválasztása stratégiai döntés, amely közvetlenül befolyásolja az elektromos biztonságot, a működés folytonosságát, a karbantartás hatékonyságát és a projektek hosszú távú sikerét. A feszültségigények, a hibaszintek, a környezeti feltételek, a biztonsági elvárások, a jövőbeli bővítési igények és az életciklus-költségek értékelésével a szervezetek megalapozott döntéseket hozhatnak, amelyek évtizedekre megbízható áramelosztást biztosítanak.

Az áramelosztó berendezések tapasztalt gyártójaként és szállítójakéntDeyanMegbízható középfeszültségű kapcsolóberendezési megoldásokat kínál a modern elektromos rendszerek igényeinek kielégítésére. Akár új alállomást tervez, akár ipari infrastruktúra korszerűsítését, vagy közműhálózat bővítését tervezi, a Deyan segíthet megtalálni a projekt igényeinek leginkább megfelelő megoldást.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa kérelmét, professzionális technikai támogatást kapjon, és az Ön működési céljaira szabott, testreszabott megoldást kapjon.
