Gyűrűs főegység kapcsolóberendezése

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással. A Ring Main Unit kapcsolóberendezés egy kompakt, zárt másodlagos elosztó egység középfeszültségű hálózatokhoz. Megbízható tápellátást biztosít azáltal, hogy hatékony terheléskapcsolást és hibaleválasztást tesz lehetővé „gyűrűs” konfigurációban, minimalizálva a kimaradásokat. Főbb jellemzői közé tartozik a moduláris felépítés, az SF6 vagy vákuumszigetelés, valamint a városi és ipari alkalmazások fokozott biztonsága.

Kérdés küldése

termékleírás

A Ring főegység kapcsolóberendezés termékbevezetése 10 szabványos konfigurációs lehetőséget kínál, amelyek megfelelnek a legtöbb 36–40,5 kV-os elosztóhálózat alkalmazási követelményeinek. Kompakt kapcsolóberendezésként az XGN-40.5 a kiválasztott funkcionális egységek gyakorlatilag bármilyen kombinációját lehetővé teszi.

A gyűrűs főegység kapcsolóberendezése interfészekkel és felhasználói interfésszel rendelkezik, teljes kapcsolási megoldást nyújtva a 36–40,5 kV-os másodlagos elosztó hálózatokhoz.

Rozsdamentes acél gázkamrája SF6 gázzal van feltöltve, így minden feszültség alatt álló részt és kapcsolót teljesen elzár a külső környezettől. Ez a teljesen zárt rendszer megvédi a belső kapcsolókat és minden feszültség alatt álló alkatrészt a külső környezeti változásoktól, így biztosítva a nagy megbízhatóságot, a személyzet biztonságát és a gyakorlatilag karbantartásmentes működést.

Termékparaméter ( specifikáció )

● Vákuumos kapcsolóberendezés fő műszaki paraméterei

Név	Egység	számérték
Névleges feszültség	kV	40.5
Névleges áram	A	1250 1600 2000
Névleges frekvencia	Hz	50
Névleges rövid idejű ellenállási áram	KA	20 25 31.5
Névleges csúcsállósági áram	KA	50 63 80
Névleges teljesítmény Frekvencia Ellenállás feszültség	KV	95/1 perc
Névleges villámimpulzus-álló feszültség	KV	185
Névleges rövidzárlati időtartam	S	4
Védelmi besorolás		IP3X

● A vákuum-megszakító kulcsfontosságú műszaki paraméterei

Név	Egység	számérték
Névleges feszültség	KV	40.5
Névleges frekvencia	HZ	50
Névleges teljesítmény Frekvencia Ellenállás feszültség	KV	95/1 perc
Névleges villámimpulzus-álló feszültség	KV	185
Névleges áram	A	1250 1600 2000
Névleges rövid idejű ellenállási áram	KA	20 25 31.5
Névleges rövid idejű megszakítóáram	KA	20 25 31.5
Névleges csúcsállósági áram	KA	50 63 80
Névleges rövidzárlati időtartam	ms	4
Nyitva tartás	ms	30 ≤ t ≤ 60
Záróra	s	50 ≤ t≤ 100
Névleges rövidzárlati megszakító áramciklusok	Második	20
Mechanikai élettartam	Második	10000
Védelmi besorolás		IP43

A termék jellemzői és alkalmazása

Maximális biztonság és személyvédelem

Páratlan megbízhatóság és környezeti ellenállás

Kompakt és helytakarékos kialakítás

Működési rugalmasság és jövőbiztosság

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D- Közvetlen kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

A gyártás részletei

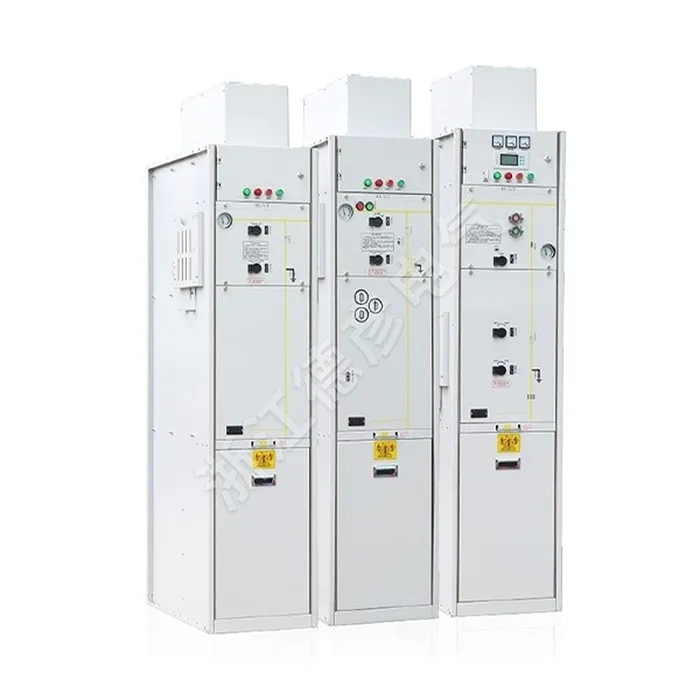

Ring Main Unit Switchgear
