Fémházas gázszigetelt gyűrűs főegység

A Deyan Electric egy professzionális ipari elektromos beszállító integrált kutatás-fejlesztéssel, gyártással és szolgáltatással. A fémbevonatú gázszigetelt gyűrűs főegység egy kompakt, rögzített típusú, fémburkolatú kapcsolóberendezés, amely SF6 gázt használ a kiváló szigetelés és ívoltás érdekében. A mentálisan zárt gázszigetelt gyűrűs főegységet megbízható áramelosztásra tervezték 10-12 kV-os másodlagos hálózatokban. Zárt, karbantartást nem igénylő kialakítása biztosítja a biztonságot és a stabilitást, így ideális városi hálózatokhoz, ipari területekhez és más, nagy teljesítményt és környezeti ellenállást igénylő, helytakarékos alkalmazásokhoz.

Kérdés küldése

termékleírás

A fémházas gázszigetelt gyűrűs főegység egy SF6 gázszigetelésű, fémburkolatú kapcsolóberendezés, közös gyűjtősínnel. A mentálisan zárt gázszigetelt gyűrűs főegység modulokkal konfigurálható, beleértve a terheléskapcsoló egységeket, a terheléskapcsoló-biztosíték kombinációs egységeket, a vákuum-megszakító egységeket és a gyűjtősín betápláló egységeket. Egy sor fejlett technológia és anyag felhasználásával kiemelkedő elektromos és mechanikai teljesítményt nyújt minimális környezeti és éghajlati hatás mellett. Kompakt méret. A mentálisan zárt gázszigetelt gyűrűs főegység egyszerű telepítést, kényelmes kezelést, karbantartásmentes működést és rugalmas konfigurációs lehetőségeket kínál. Világos, intuitív kialakítása egyszerű és egyértelmű kezelést tesz lehetővé. A nagy adagoló kábelezési kapacitásának köszönhetően különféle vezetékrendszerekhez illeszkedik.

Termékparaméter ( specifikáció )

Projekt		C modul	F modul	V. modul		CB modul
		Töltéskapcsoló	Kombinált elektromos berendezések	Vákuum kapcsoló	Leválasztó/földelő kapcsoló	Vákuum áramkör megszakító	Leválasztó/földelő kapcsoló
Névleges feszültség	KV	12	12	12	12	12	12
Névleges frekvencia	Hz	50	50	50	50	50	50
Teljesítmény-frekvencia-ellenállási feszültség (fázis-fázis/fázis-föld)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Villámimpulzus-álló feszültség	KV	75/85	75/85	75/85	75/85	75/85	75/85
Névleges áram	A	630	rekord	630		1250/630
Névleges zárt hurkú megszakítóáram	A	630
Névleges kábel töltő- és törési áram	A	135/135
Névleges rövidzárlati záróáram (csúcs)		50	80
Névleges csúcsállósági áram	kA	50
Névleges rövid idejű ellenállási áram	kA/3s	20
Névleges rövidzárlati megszakító áram	kA		31..5	20
Névleges átviteli áram	A		1750
A biztosíték maximális névleges áramerőssége	A		125
Hurok ellenállás	Ω	≤300	≤600
Mechanikai élettartam	második	5000	3000	5000	2000	5000	5000

A termék jellemzői és alkalmazása

Fejlett gázszigetelés

Teljesen lezárt ház

Kompakt és helytakarékos

Fokozott biztonság

Meghosszabbított élettartam és megbízhatóság

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelőkapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység

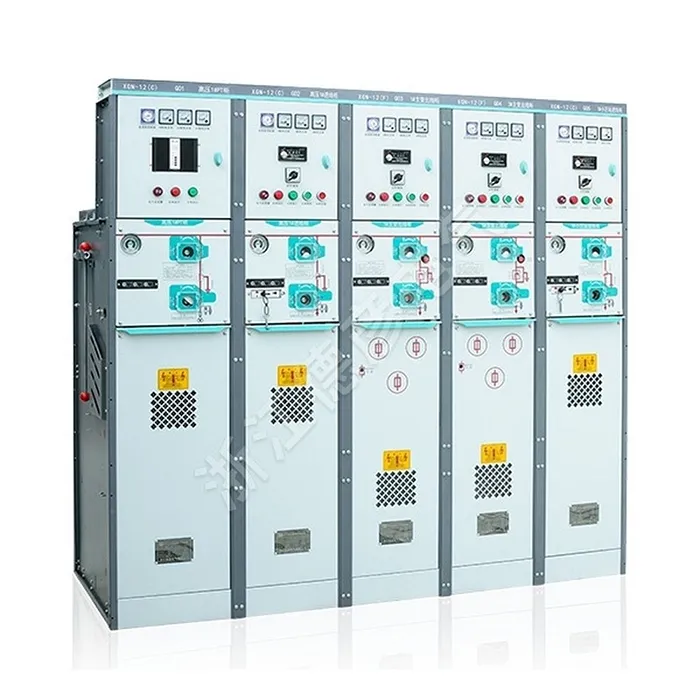

Metal-Enclosed Gas-Insulated Ring Main Unit
