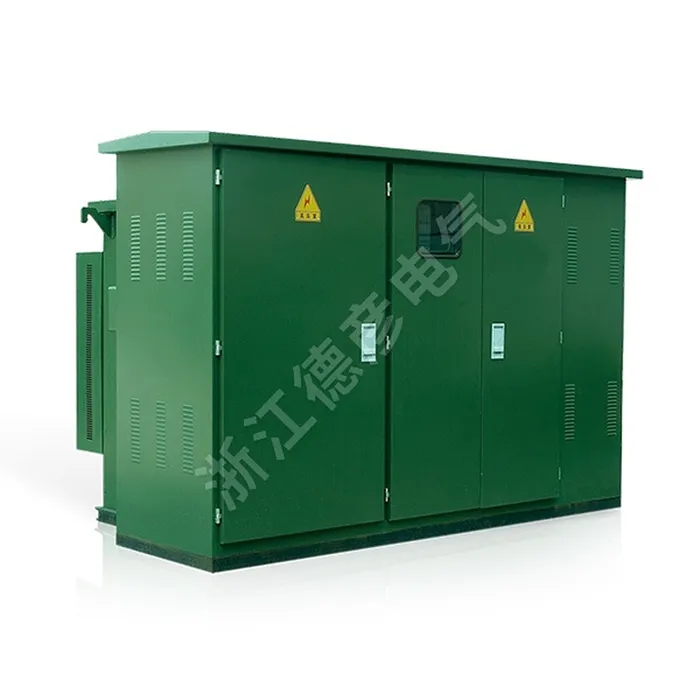

Amerikai stílusú előregyártott dobozos alállomás

A Deyan Electric professzionális beszállító, gazdag gyártási tapasztalattal az ipari elektromos készülékek terén. Az amerikai stílusú előregyártott dobozos alállomás egy kompakt, teljesen integrált megoldás 10kV-35kV áramelosztáshoz. Szabályos, időjárásálló acél burkolattal rendelkezik, klasszikus esztétikus kialakítással. Ez a „plug-and-play” egység egy nagyfeszültségű gyűrűs főegységet, egy kis veszteségű transzformátort és kisfeszültségű kapcsolóberendezést egyesít egyetlen, robusztus rendszerben. Megbízható teljesítményt, egyszerű telepítést biztosít, és ideális nyilvános helyekre, lakóterületekre és ipari alkalmazásokhoz.

Kérdés küldése

termékleírás

Az amerikai stílusú előregyártott doboz típusú alállomás fejlett nemzetközi technológiát tartalmaz, miközben a hazai viszonyokhoz igazodik. Az amerikai stílusú előregyártott dobozos alállomás kompakt kialakítással, egyszerű telepítéssel és karbantartással, alacsony zajszinttel, alacsony veszteséggel, lopás elleni védelemmel, erős túlterhelési kapacitással és átfogó biztosítékokkal rendelkezik. Alkalmas új lakóterületekre, zöldövezetekre, parkokra, állomásokra, szállodákra, építkezésekre, repülőterekre és hasonlókra

Termékparaméter ( specifikáció )

Sorozatszám	Név	Egység	Műszaki előírások
1	Névleges feszültség	kv	10/0,4 (nagy nyomás/alacsony nyomás)
2	Maximális üzemi feszültség	kv	12 (nagyfeszültségű oldal)
3	Névleges frekvencia	Hz	50
4	Névleges kapacitás	KVA	50-1600
5	1 perces tápfrekvencia-ellenállási feszültség	KV	35
6	Villám impulzus feszültség	KV	75
7	Hűtési módszer		Olajba merülő önhűtés
8	Nagyfeszültségű tartalék biztosíték megszakító árama	kA	50
9	Behelyezési biztosíték megszakító árama	KA	2.5
10	Környezeti hőmérséklet	℃	-35-+40
11	A tekercs megengedett hőmérséklet-emelkedése	k	65
12	Terhelés nélküli feszültségszabályozás		±5% vagy ±2 × 2,5%
13	Zajszint	dB	50
14	Védelmi besorolás		IP43

A transzformátor műszaki jellemzőinek táblázata

Az új S9 sorozatú transzformátormaggal, amely alacsony veszteséget, kiváló túlterhelési kapacitást és erős rövidzárlati ellenállást kínál. Minden rögzítőelem kilazulásgátló kezeléssel van ellátva, így nincs szükség magemelésre. Alternatív megoldásként a kiváló S10 sorozatú és S11 sorozatú transzformátorok is rendelkezésre állnak.

Kapacitás kVA	Feszültség kV		Csatlakozási csoport megnevezése	terhelés nélküli áram %			terhelés nélküli áram %			Impedancia feszültség %	S9	S10	S11
Kapacitás kVA	Magas nyomás	Alacsony nyomás	Csatlakozási csoport megnevezése	S9	S10	S11	S9	S9	S11	Impedancia feszültség %	S9	S10	S11
50	10±5% vagy ±2×2,5%	0.4	Dyn11 vagy Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

A termék jellemzői és alkalmazása

Integrált és kompakt kialakítás

Olajba merülő transzformátormag

Nagy biztonság és szabotázs-ellenállás

Megbízhatósága előzetesen tesztelve

Rugalmas telepítés és földelés

Alkalmazási helyek

◇ Kompakt másodlagos alállomások

◇ Kis ipari és bányászati vállalkozások

◇ Szélerőművek

◇ Szállodák, bevásárlóközpontok, irodaházak, kereskedelmi központok stb.

◇ C- Terheléskapcsoló egység

◇ D-Direct kábelcsatlakozó egység

◇ De- Közvetlen kábelcsatlakozó egység földelő kapcsolóval

◇ F- Terhelhető kapcsoló-biztosíték kombinációs egység

◇ V- Vákuumos megszakító egység
