Mi az öt kulcsfontosságú mérőszám a transzformátor értékeléséhez?

Öt kulcsfontosságú mérőszám ehhezA transzformátor értékeléseA nemzetközi szabványokon (IEC 60076) és az ipari mérnöki gyakorlaton alapuló minőség elsősorban a transzformátorok teljesítményének hatékonyságára, a biztonsági megbízhatóságra és az üzemi stabilitásra összpontosít. Az alábbiakban az öt alapvető mérőszám szisztematikus magyarázata található:

1. Névleges kapacitás

Arra a látszólagos teljesítményre utal, amelyet a transzformátor huzamosabb ideig folyamatosan képes leadni névleges feszültség, névleges frekvencia és meghatározott hűtési feltételek mellett, kVA-ban vagy MVA-ban mérve.

Funkció: Meghatározza a transzformátor teherbíró képességét, és a kiválasztás elsődleges alapjaként szolgál.

Kiválasztási elv: A teljes terhelési teljesítmény alapján (a teljesítménytényezőt és az egyidejű tényezőt figyelembe véve), 15–25% tartalékkal a túlterhelés és a melegítés („kis ló húz egy nagy szekeret”) vagy az üresjárati veszteség („nagy ló húz egy kis szekeret”) elkerülésére.

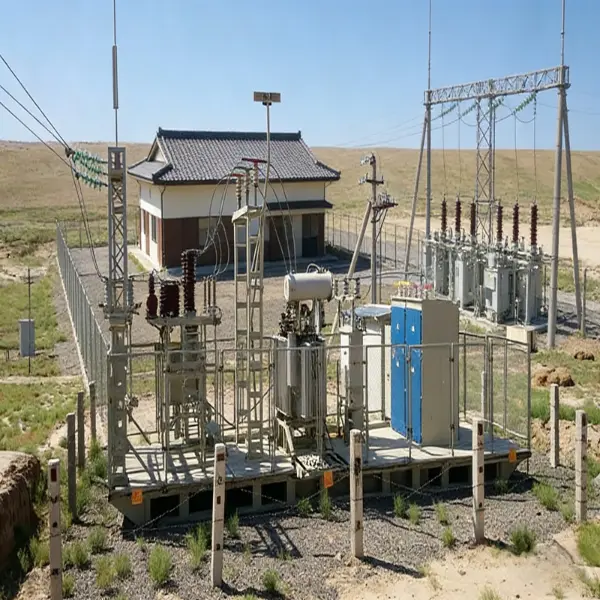

Mérnöki alkalmazás: A 35 kV-os transzformátorok jellemzően 1 és 40 MVA között vannak, míg a fotovoltaikus felerősítő állomások általában 400 és 1000 kVA közötti egységeket használnak.

Példák a termékparaméterekre: A Deyan Electric 35 kV-os transzformátorának névleges teljesítménye 160 kVA; A Xiangtong Electric száraz típusú transzformátorának névleges teljesítménye 400 kVA.

2. Terhelés nélküli veszteség

Más néven vasveszteség, ez az aktív teljesítmény-veszteségre vonatkozik, amikor a transzformátor szekunder oldala megszakad, és a primer oldal névleges feszültségnek van kitéve. Elsősorban maghiszterézisből és örvényáram-veszteségekből áll.

Befolyásoló tényezők: Maganyag (pl. hidegen hengerelt szemcseorientált szilikon acéllemezek), laminálási eljárás, mágneses fluxussűrűség kialakítása.

Energiahatékonyság jelentősége: A transzformátor energiahatékonyságának értékelésére szolgáló alapvető mérőszám. Az ultra-prémium hatékonyságú termékek üresjárati vesztesége ≤ 0,6 W/kg.

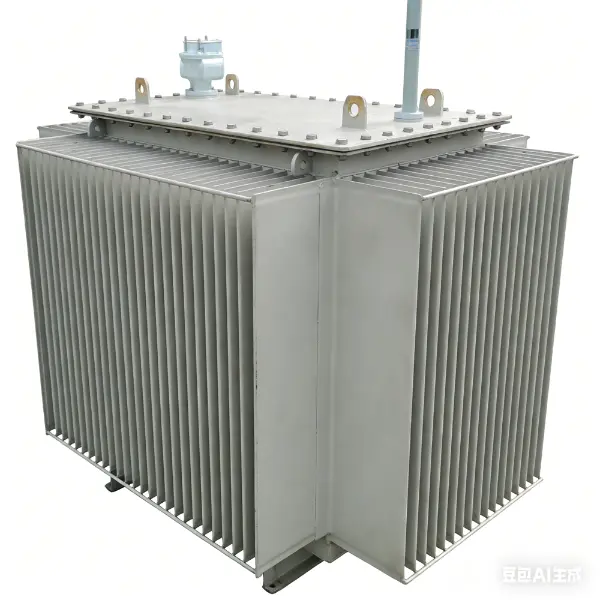

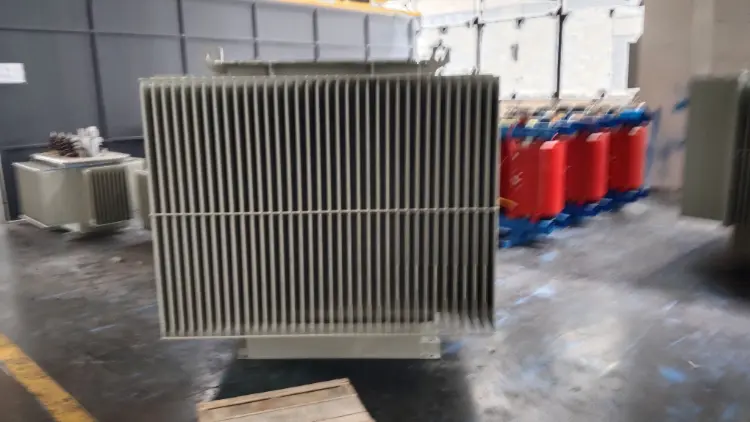

Jellemző értékek: Egy 160 kVA-s olajbemerített transzformátor 280 W körüli üresjárati veszteséggel rendelkezik; a nagy hatásfokú modellek 200 W alá eshetnek.

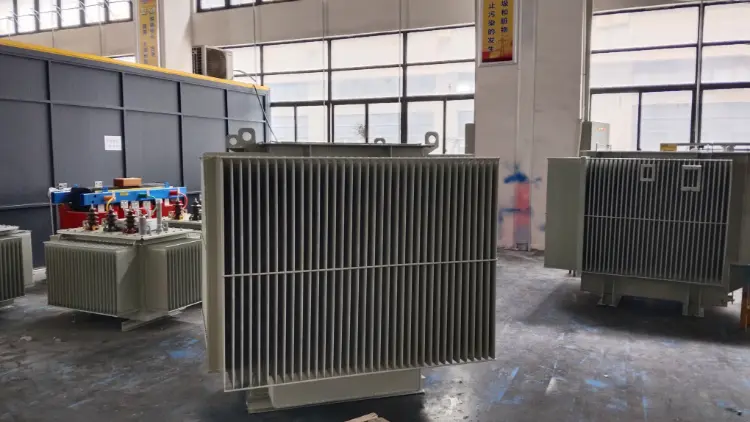

3. Terhelési veszteség

A rézveszteség néven is ismert, ez a névleges áram alatti tekercsellenállás által generált aktív teljesítményveszteségre vonatkozik, amely arányos a terhelési áram négyzetével.

Befolyásoló tényezők:

A vezető anyaga (a réz felülmúlja az alumíniumot), a keresztmetszeti terület és a csatlakozási folyamat.

Értékelési érték:

Közvetlenül befolyásolja a működési költségeket; a kisebb veszteségek jobb hosszú távú energiahatékonyságot eredményeznek.

Tipikus értékek:

Egy 160 kVA-s transzformátor terhelési vesztesége 2820 W körül van, míg a nagy hatásfokú modellek 2500 W alatt vezérelhetők.

Példa a termékparaméterekre: A Deyan Electric transzformátor terhelési vesztesége 2820 W

4. Rövidzárlati impedancia (%)

A névleges feszültség százalékos arányára vonatkozik, amely a primer oldal névleges áramának biztosításához szükséges, ha a szekunder oldal rövidre van zárva, ami tükrözi a transzformátor belső ellenállásának nagyságát.

Funkciók:

Korlátozza a zárlati áramot (a nagyobb impedancia csökkenti a zárlati áramot);

Befolyásolja a feszültségszabályozás sebességét (a nagyobb impedancia nagyobb feszültségesést okoz a terhelés ingadozása során).

Tipikus tartomány:

Elosztó transzformátorok: 4%–6% (kiegyenlítő stabilitás és feszültségesés);

Ipari nagy teherbírású (pl. ívkemencék): 8%–15%;

Ha több egység párhuzamosan működik, az impedancia eltérésének ≤±0,5%-nak kell lennie.

Termékpéldák:

Huarui Electric: 4,5% impedancia feszültség

Xiangtong Electric: 4,0% impedancia feszültség

5. Szigetelési teljesítmény

Lefedi a szigetelés szilárdságát és öregedési állapotát a tekercsek között, valamint a tekercsek és a föld között, megalapozva a biztonságos működést.

Alapvető vizsgálati elemek:

Szigetelési ellenállás: Megohmméterrel mérve, tükrözi a szigetelés szárazságát és öregedési fokát;

Teljesítmény-frekvencia-ellenállási feszültség: Meghibásodás nélkül 1 percig ellenáll a megadott feszültségnek (pl. 75 kV 35 kV-os tekercseknél);

Részleges kisülés (PD): ≤3 pC az optimális; ennek a küszöbértéknek a túllépése a szigetelés leromlását jelzi;

Szigetelési osztály: A osztály (105°C), F osztály (155°C), H osztály (180°C), hőmérsékletemelkedési határok meghatározása.

Szabványos alap: Mind a GB/T 6451, mind az IEC 60076 kötelezően meghatározza a szigetelési ellenállási feszültséget és a részleges kisülési határértékeket.

Példa a termékparaméterekre: A Jinghengjin által gyártott transzformátorok LI200AC85 szigetelési szinttel rendelkeznek; A Jinyu Electric szigetelési osztálya H.

Kiegészítő megjegyzések: Egyéb kritikus segédindikátorok

Bár nem tartoznak az „öt fő paraméterek közé”, ezek továbbra is alapvető fontosságúak a mérnöki gyakorlatban:

Hőmérséklet-emelkedés: Az olaj felső hőmérsékletének emelkedése ≤60K, a tekercselés hőmérsékletének emelkedése ≤65K (IEC 60076-2);

Csatlakozási csoport‌: A Dyn11 a fő áramkör az elosztásban, elnyomja a harmadik felharmonikus torzítást, és stabil működést biztosít háromfázisú kiegyensúlyozatlan terhelés mellett;

Hűtési módszer‌: Az olajos természetes hűtés (ONAN) és a száraz típusú léghűtés (AN) befolyásolja a hőelvezetés hatékonyságát és a környezeti alkalmazhatóságot;
